GTX 560 Ti: Розгін та тестування в іграх 2021 року

Досить символічно, що для того, аби роздобути робочий екземпляр GeForce GTX 560 Ti, нам знадобилося знову схибити й придбати вкрай перегріту і по суті мертву відеокарту, рівно як це було з GeForce GTX 470 водному з наших минулих матеріалів серії "Виживаємо на «дні»".

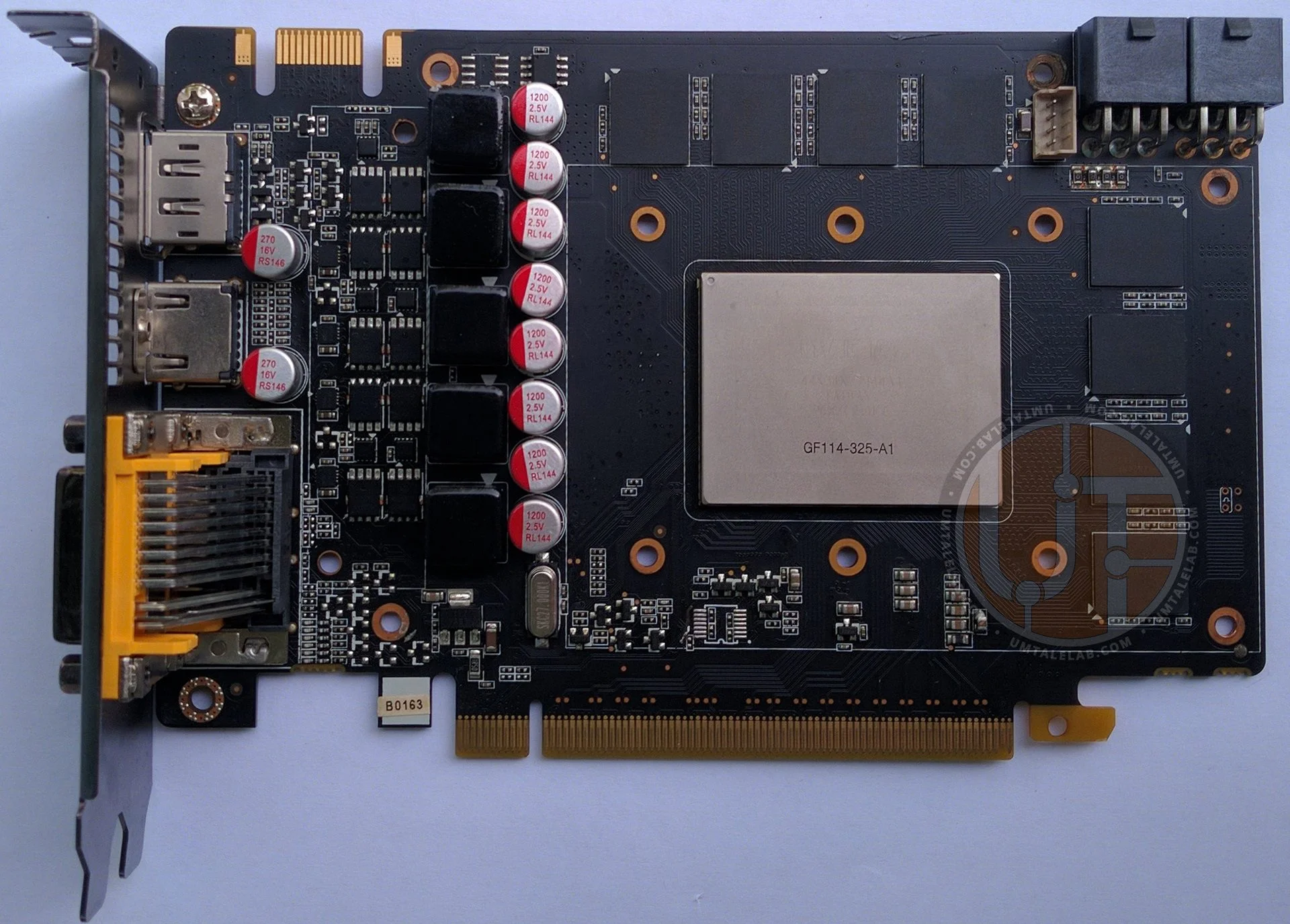

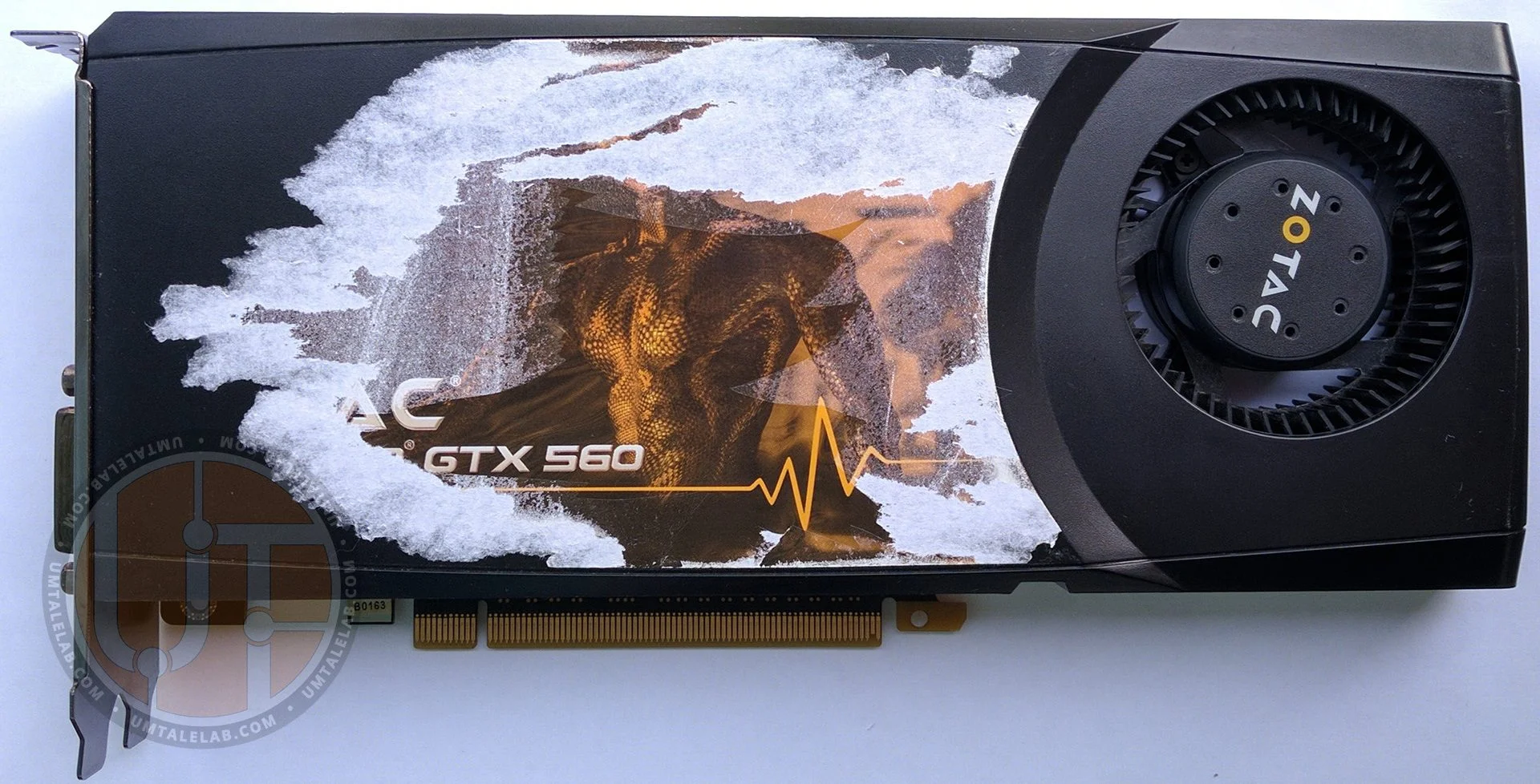

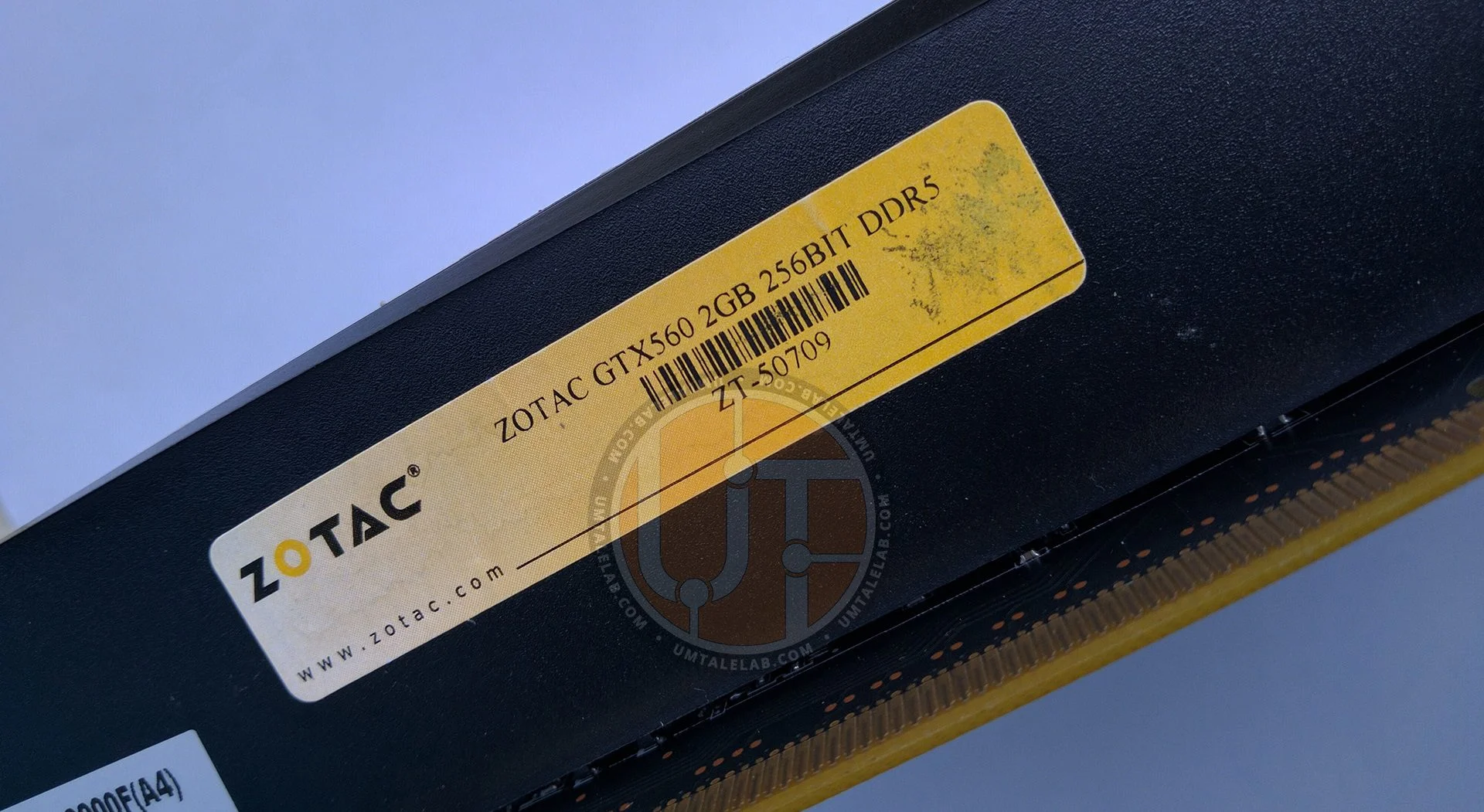

Zotac GTX 560 було придбано на барахолці з типовою проблемою для 500-ї серії — «відвалом» кристала від підкладки. Ця проблема не «лікується» звичайним прогріванням, або, тим паче, марним у даному випадку «реболлом». Тут потрібна заміна GPU, а нового GF114, як нескладно здогадатися, у природі вже не існує. Тому референсна GTX 560 у виконанні Zotac вирушила на полицю нашої лабораторії.

Проте лежати їй там лишилося недовго, все ж, вона двогігабайтна, а отже, ми зможемо зняти з неї відеопам'ять і пересадити на придбаний для цього матеріалу робочий екземпляр GTX 560 Ti. Але про це іншим разом.

Крім цього, перед початком огляду карти варто також зазначити, що насправді не було особливого сенсу в покупці конкретної субмоделі Ti або Non-Ti GTX 560. Хоч як крути, але у 2021 році різниця в потокових процесорах архітектури Fermi не є суттєвою перевагою для тієї чи іншої відеокарти (звісно ж, якщо мова не йде про різницю в сотні процесорів), а ось ширина шини й обсяг відеопам'яті якраз такими і є.

У цій статті на вас чекає розгін і тестування GTX 560 Ti в 14 іграх. Ласкаво просимо до третього матеріалу із серії "Виживаємо на «дні»".

Відеокарта

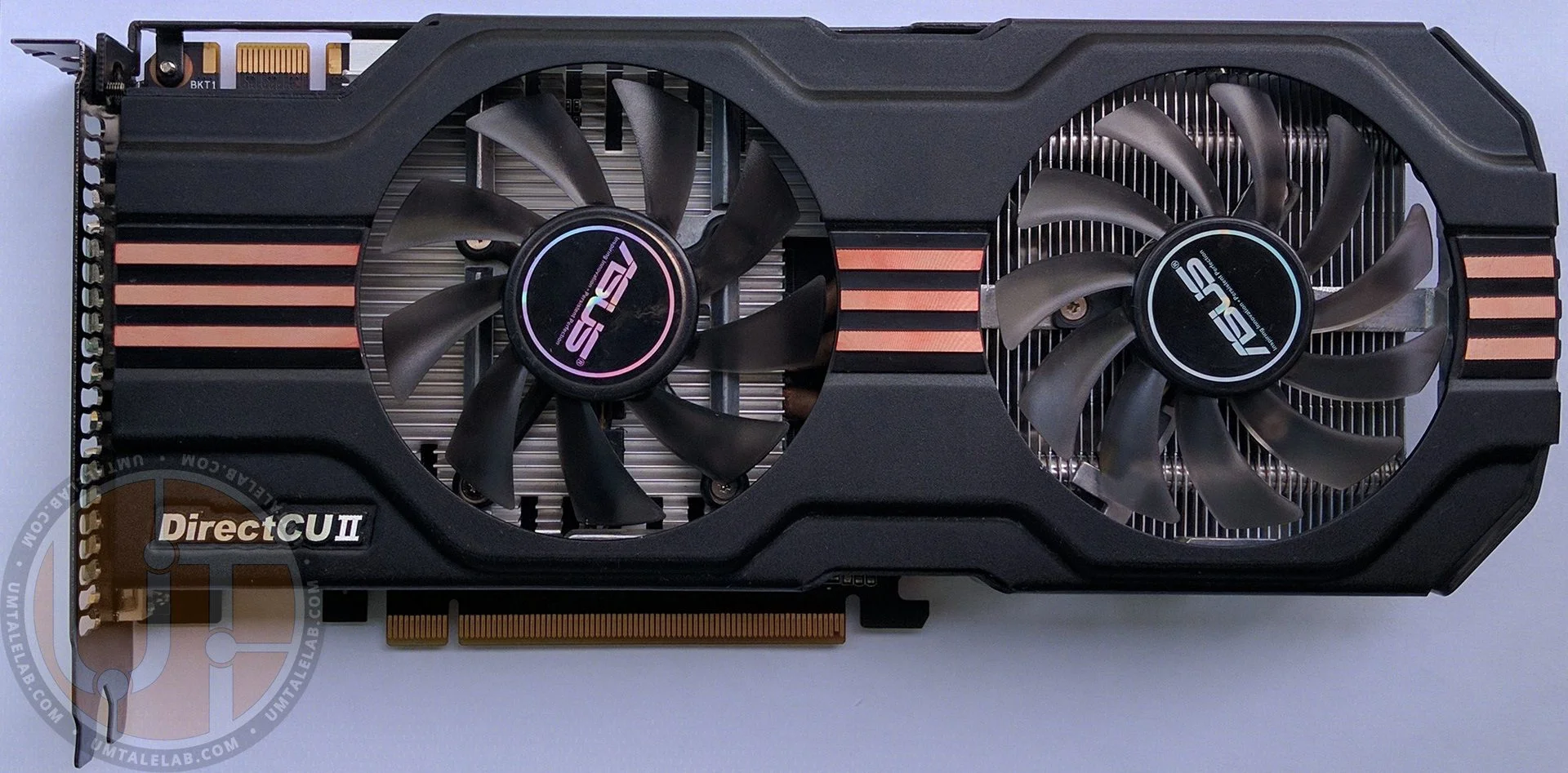

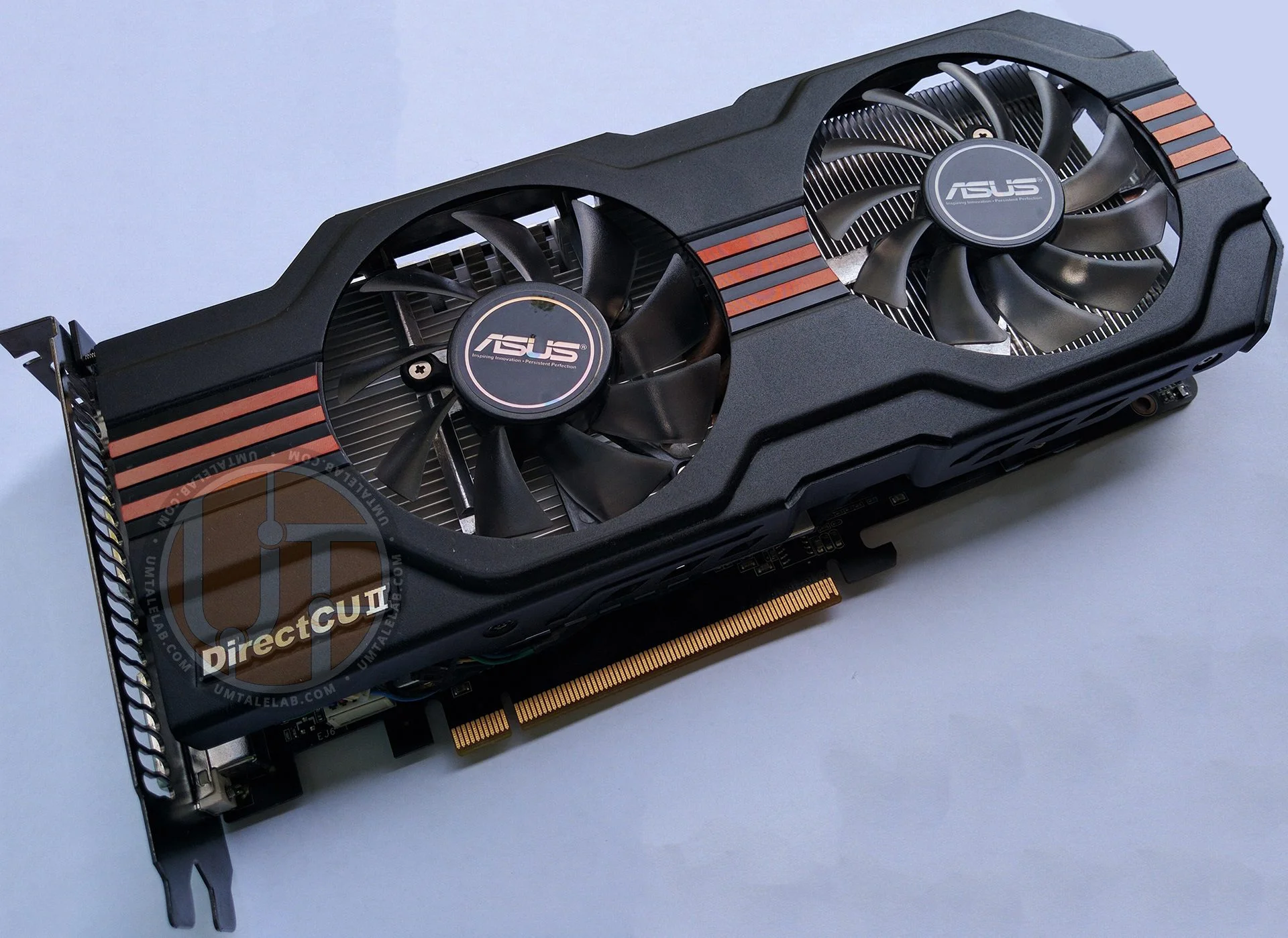

Графічний адаптер ASUS ENGTX560 Ti DCII/2DI/1GD5 отримав двослотове виконання, довжину трохи більше 25 сантиметрів (система охолодження трохи виступає за плату) та унікальний дизайн друкованої плати з використанням високоякісних компонентів. Карта живиться від двох 6-контактних роз'ємів додаткового живлення. Це означає, що на практиці її енергоспоживання не повинно перевищувати 225 ват. А згідно з офіційними специфікаціями NVIDIA, GeForce GTX 560 Ti споживає до 170 ват, тож запас з енергоспоживання для подальшого розгону присутній.

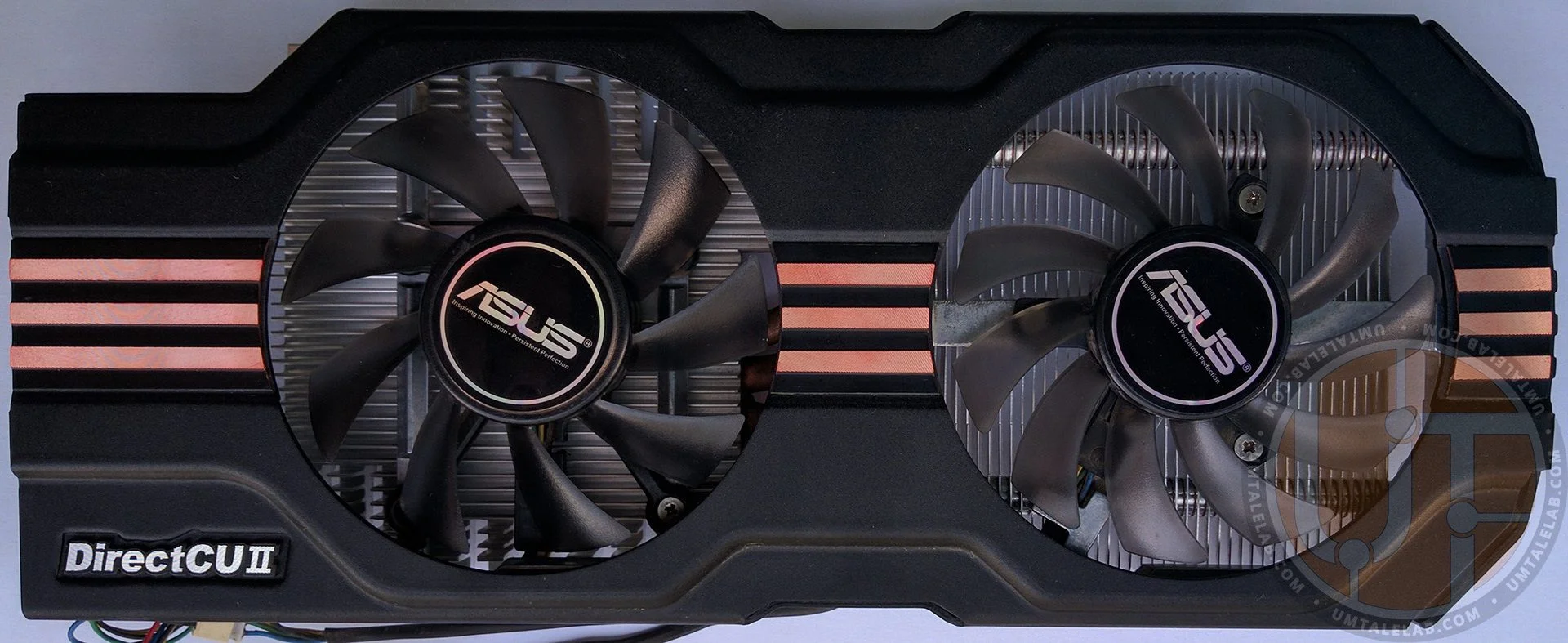

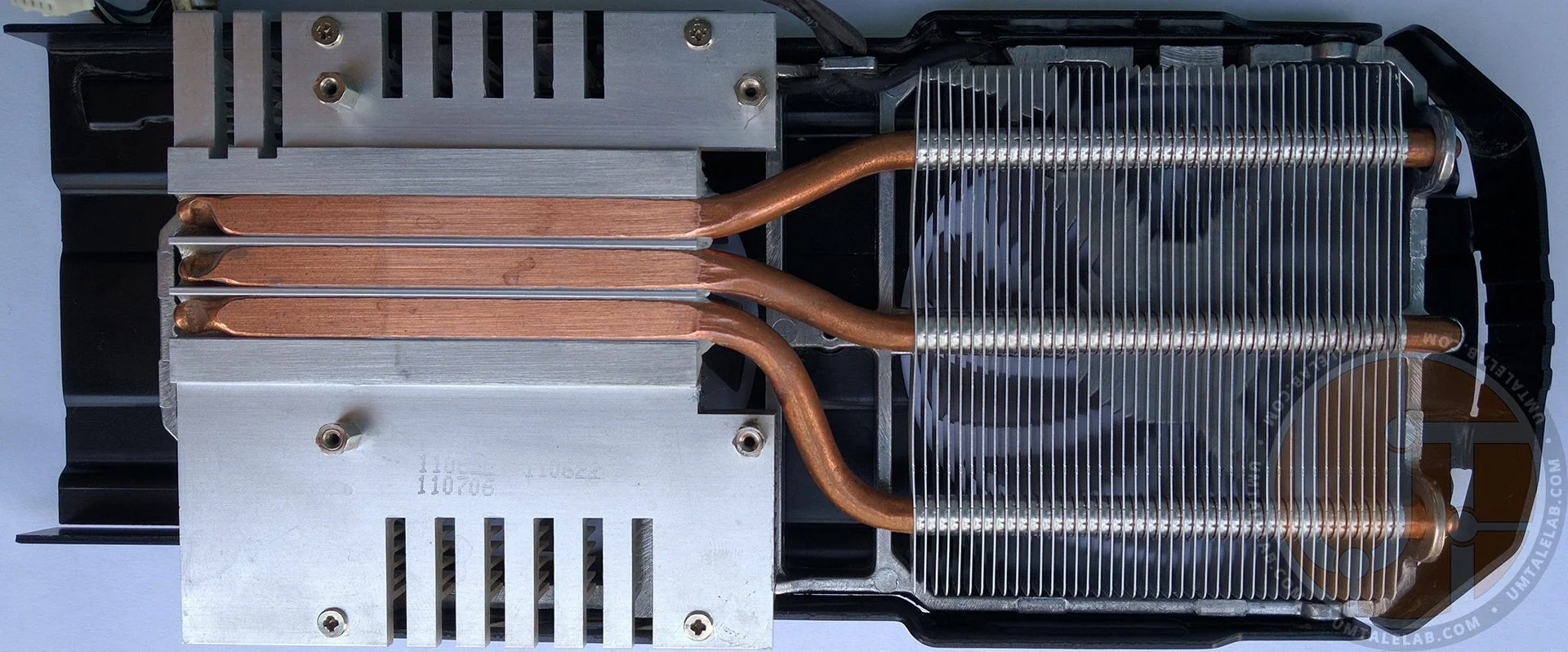

GPU відеокарти охолоджується великим двосекційним алюмінієвим радіатором, пронизаним трьома тепловими трубками, а також двома 80-мм вентиляторами різних моделей (висота крильчатки лівого фактично вдвічі вища). На жаль, охолодження відеопам'яті на цьому відеоадаптері не передбачено, що може негативно позначитися на оверклокерському потенціалі та тривалості «життя» доволі гарячих чипів GDDR5.

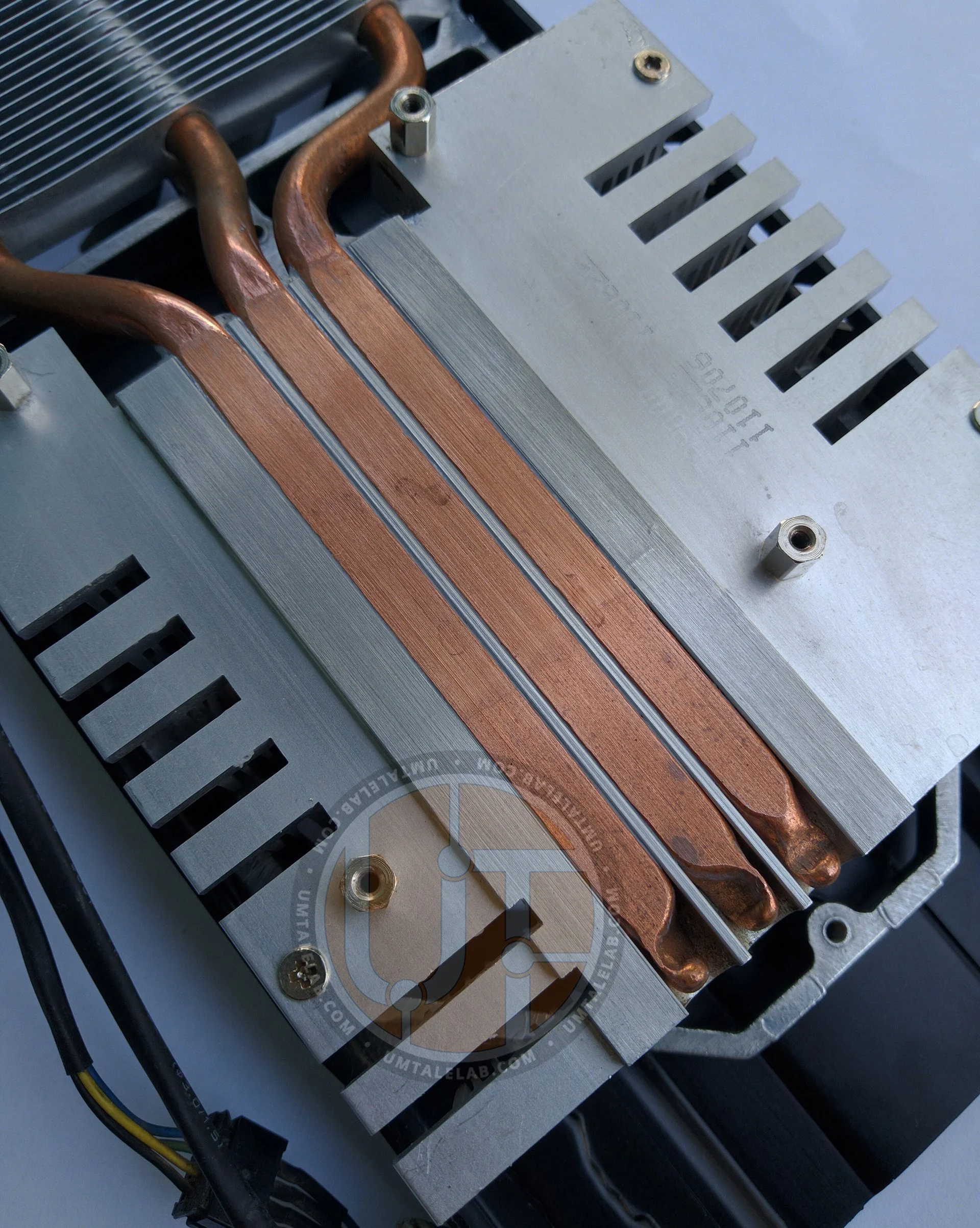

Основний радіатор зроблено з цілісного шматка алюмінію та розроблено із застосуванням технології прямого контакту теплових трубок до графічного процесора:

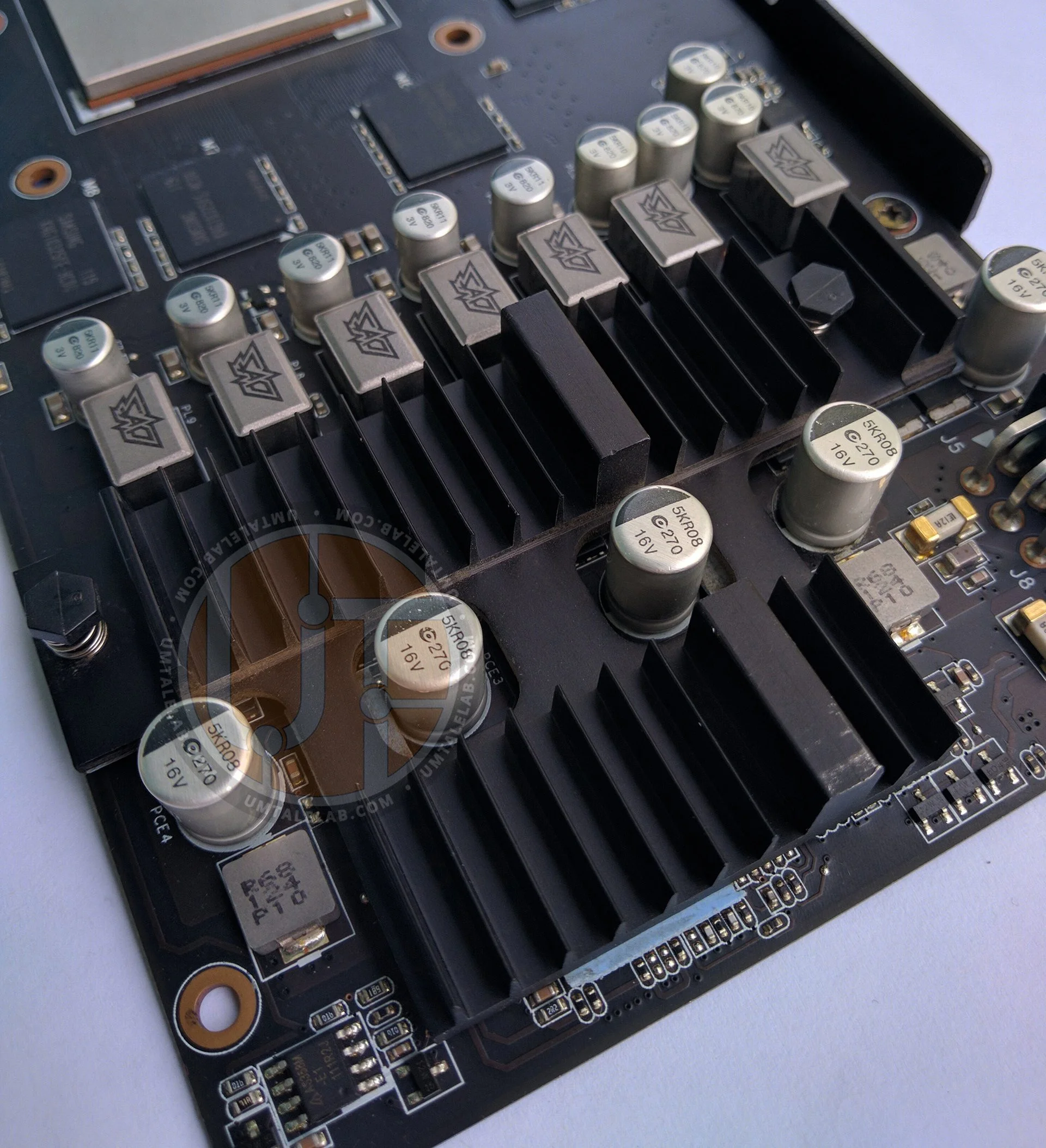

За охолодження підсистеми живлення, драйверів і ШІМ-контролера відповідає алюмінієвий радіатор середнього розміру:

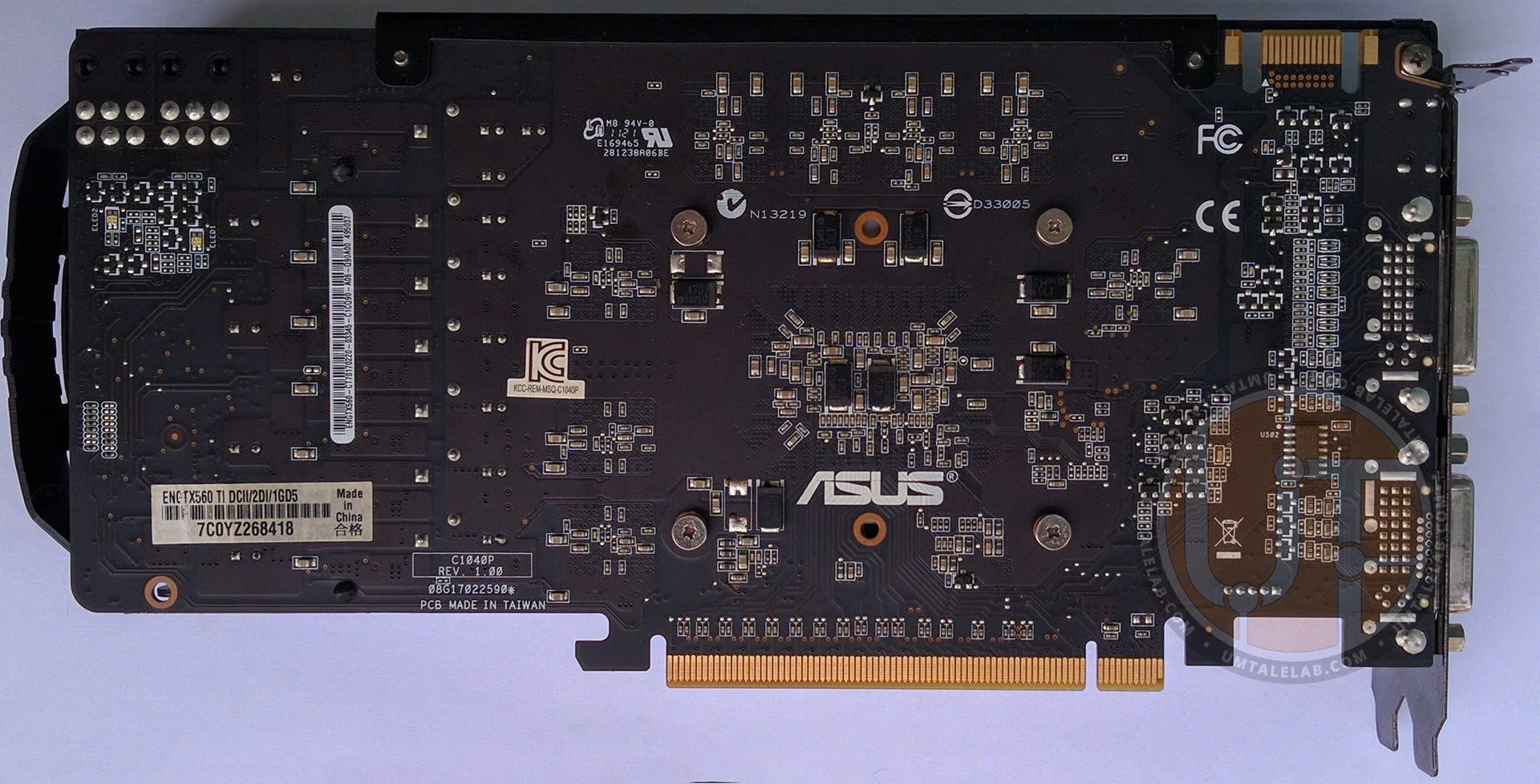

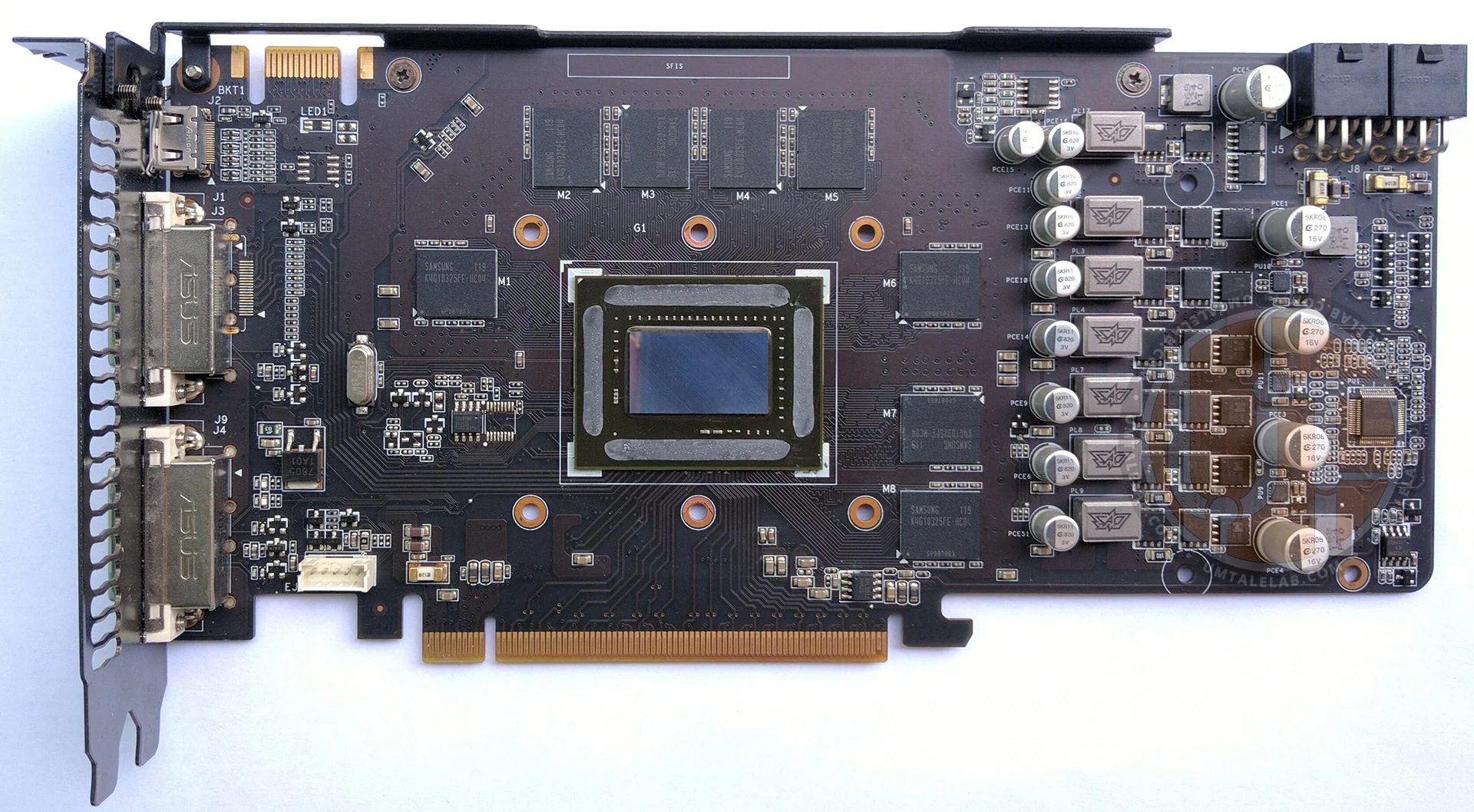

Плата та система живлення

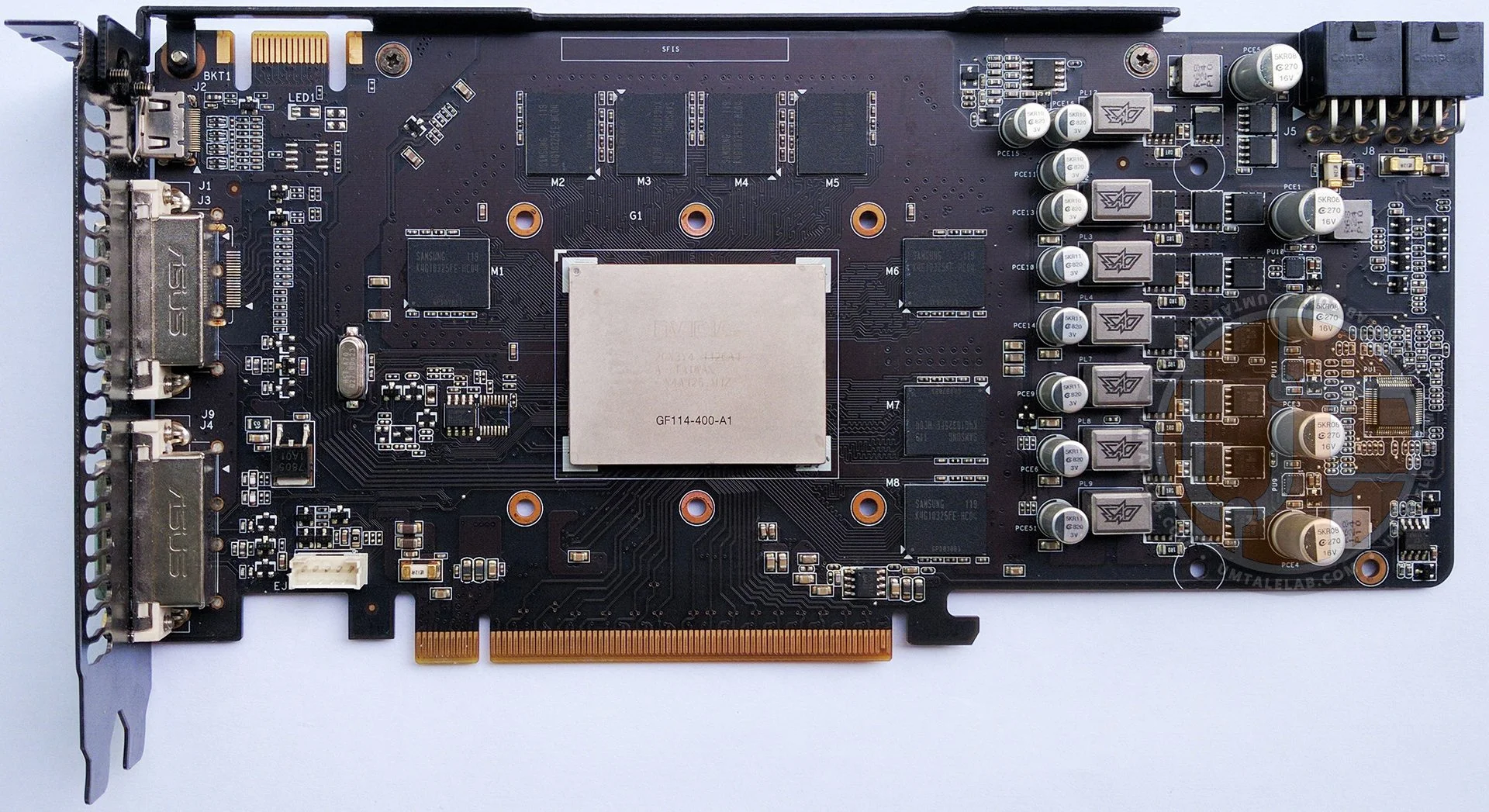

Модель ENGTX560 Ti DCII/2DI/1GD5 має доволі серйозну підсистему живлення графічного процесора та відеопам'яті (для пристрою середнього класу), побудовану за формулою 6+1 (6 фаз для живлення GPU й одна для GDDR5).

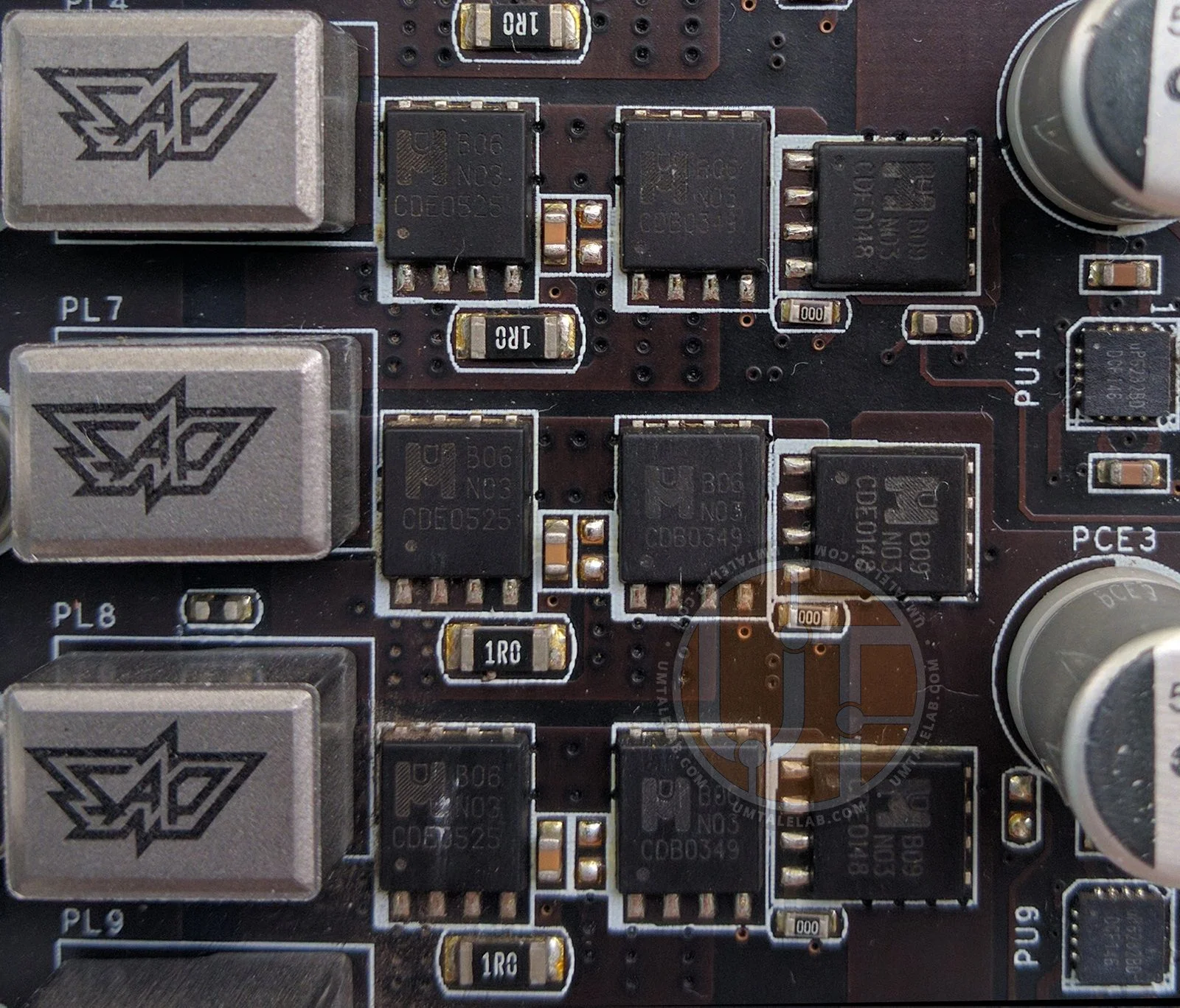

У силовому ланцюзі GPU використовуються 18 мосфетів виробництва CYStech Electronics: 12 мосфетів серії MTB06N03 і 6 MTB09N03, які знаходяться під управлінням драйверів uP6282BD.

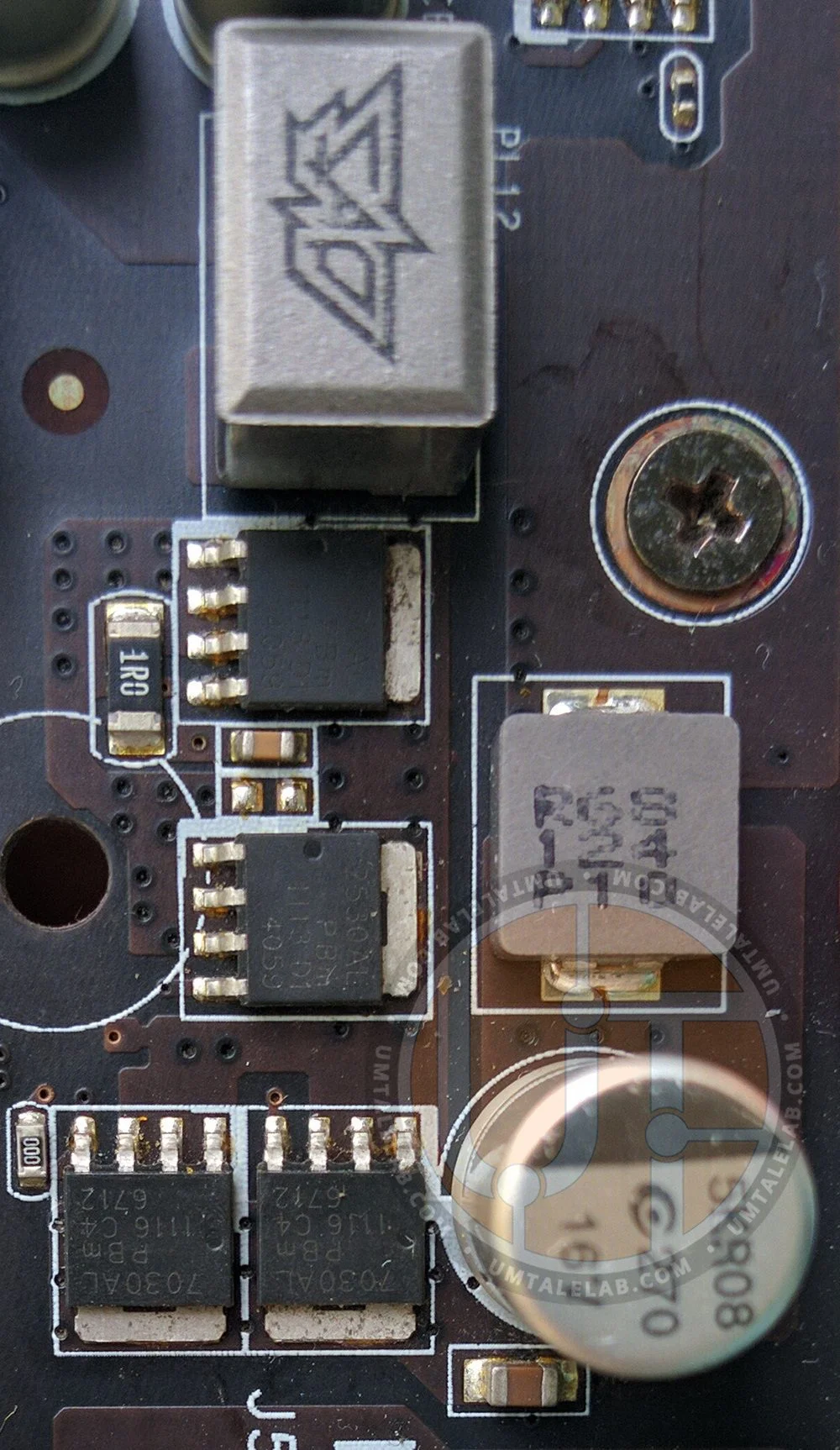

У ланцюзі живлення GDDR5 розпаяно 2 мосфети серії PH2530AL і 2 PH7530AL:

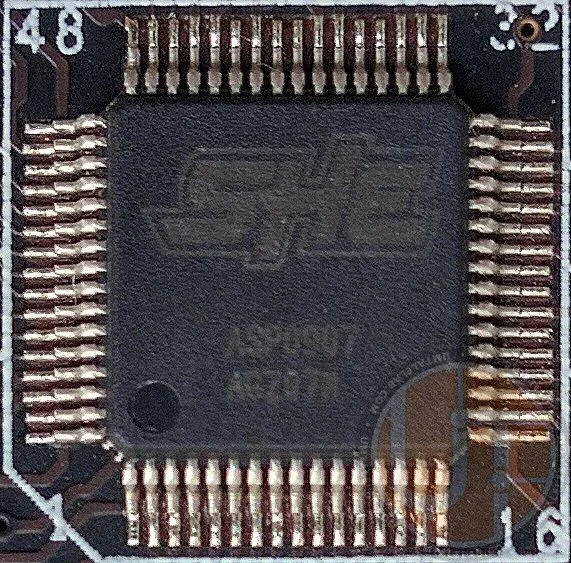

ШІМ-контролер представлений у вигляді мікросхеми SHE ASP0907:

Найімовірніше, ASP0907 це перемаркована uP6218, однак повної впевненості в цьому у нас немає.

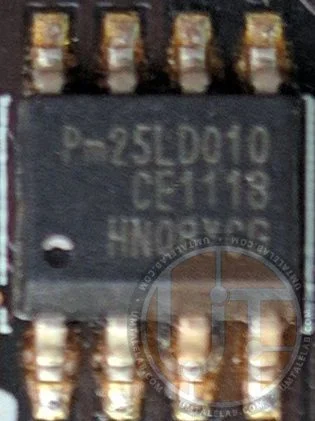

Мікросхемою BIOS відеокарти GTX 560 Ti є 1-мегабітний (128-кілобайтний) ПЗП Pm25LD010 CE1118:

Графічний процесор і пам'ять

Як графічний процесор відеокарта GTX 560 Ti отримала повноцінну версію 40-нм чипа GF114 в конфігурації з 32 блоків рендерингу, 64 текстурних блоків і 384 потокових процесорів. Це буквально вдвічі більше, ніж у винуватиці нашогоминулого матеріалуGeForce GTX 550 Ti.

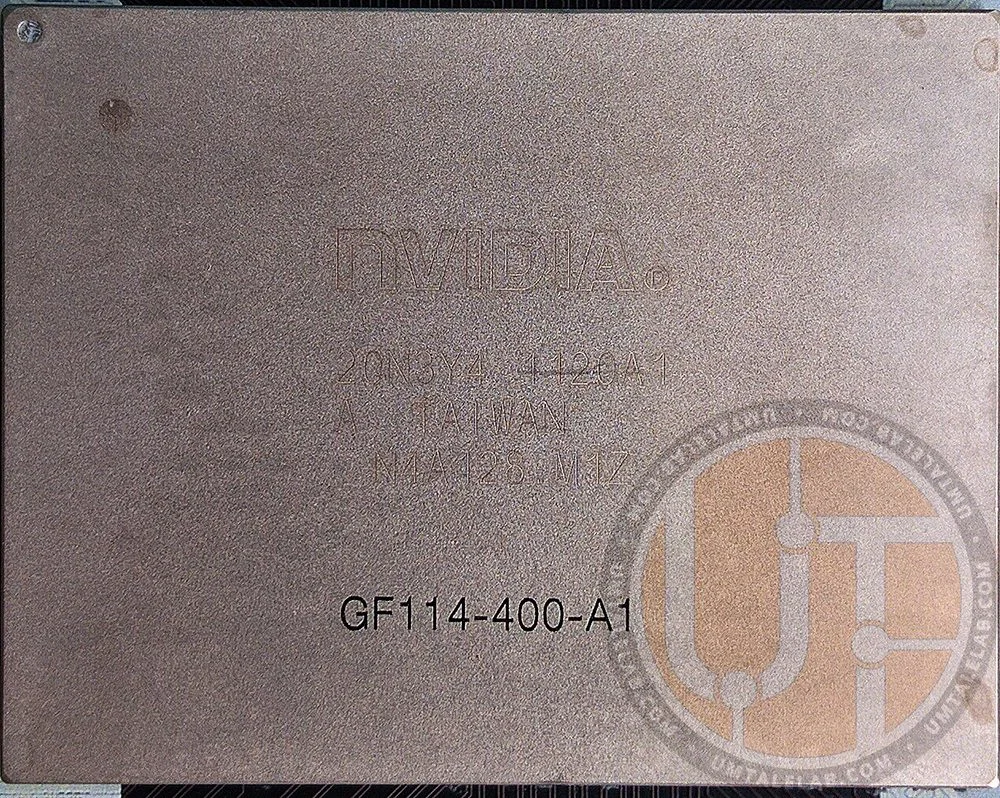

Саме в нашому випадку на платі розпаяний GPU GF114-400-A1:

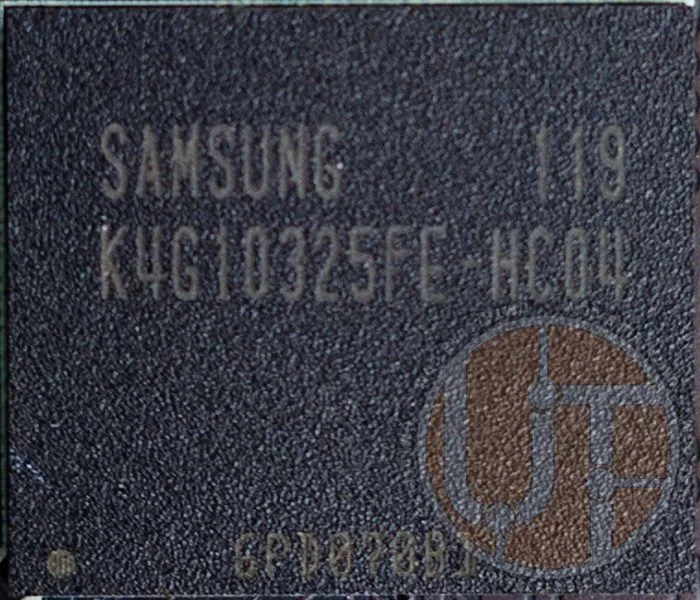

Компанію чипу GF114-400-A1 складає 1024МБ відеопам'яті стандарту GDDR5 з 256-бітним інтерфейсом, набрані вісьмома 1-гігабітними (128-мегабайтними) чипами виробництва SAMSUNG з маркуванням K4G10325FE-HC04:

Номінальна частота даних мікросхем дорівнює 5000МГц, однак у випадку GTX 560 Ti виробник встановив частоту на позначці 4000МГц, що в теорії дозволяє сподіватися на непоганий оверклокерський потенціал відеопам'яті.

Згідно із заводськими специфікаціями NVIDIA, відеокарта GeForce GTX 560 Ti повинна функціонувати на частоті 830/1660МГц для GPU (ядро/шейдерний домен) при напрузі 1.000 вольт і 4000МГц для відеопам'яті GDDR5. І представлений у цьому матеріалі зразок від ASUS повністю відповідає цій формулі:

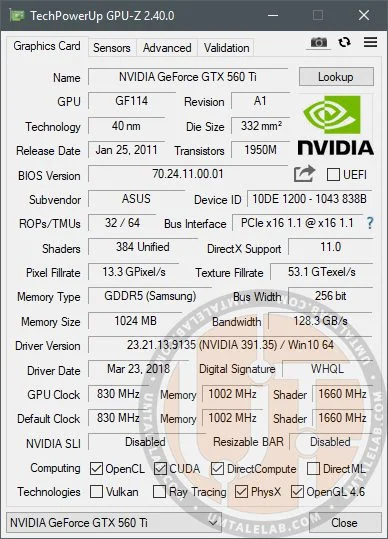

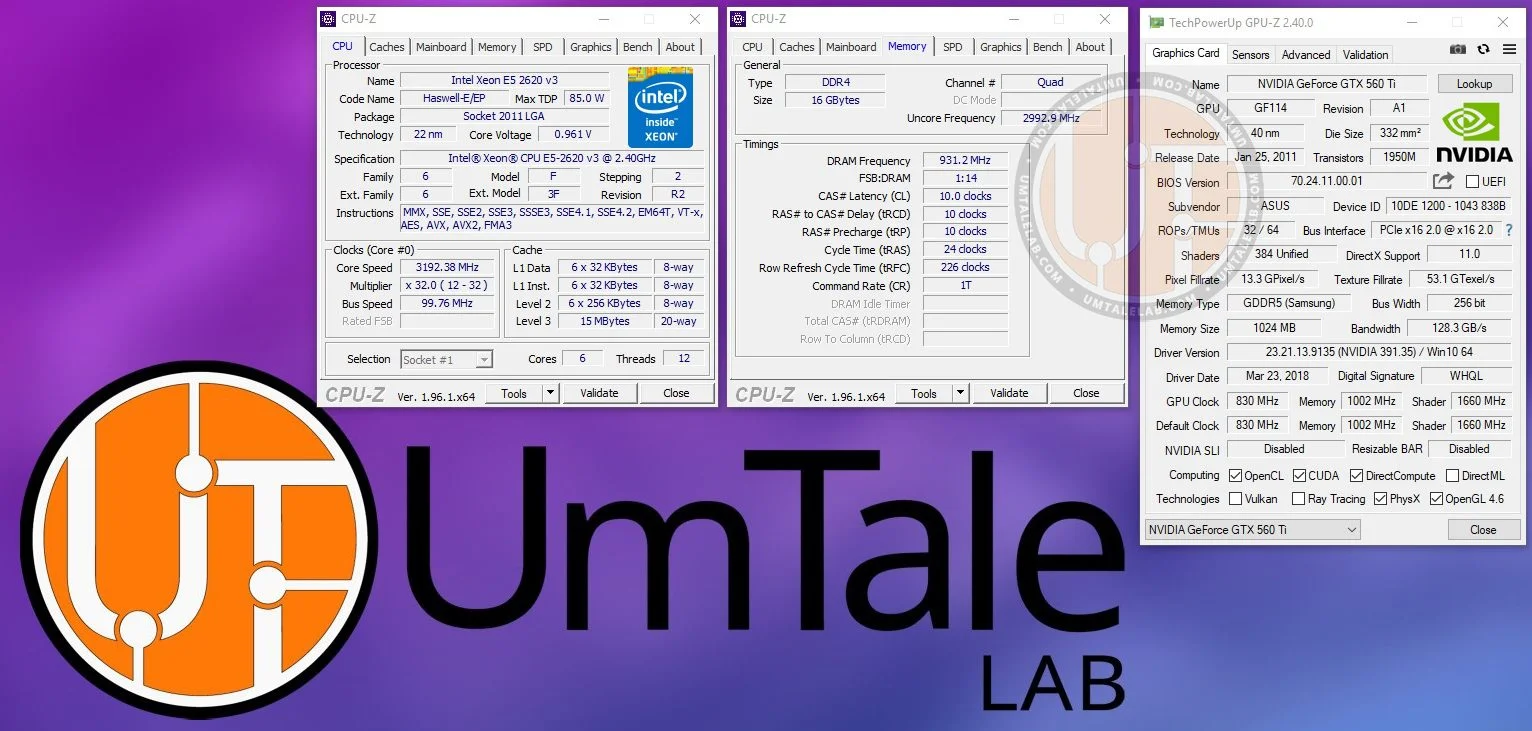

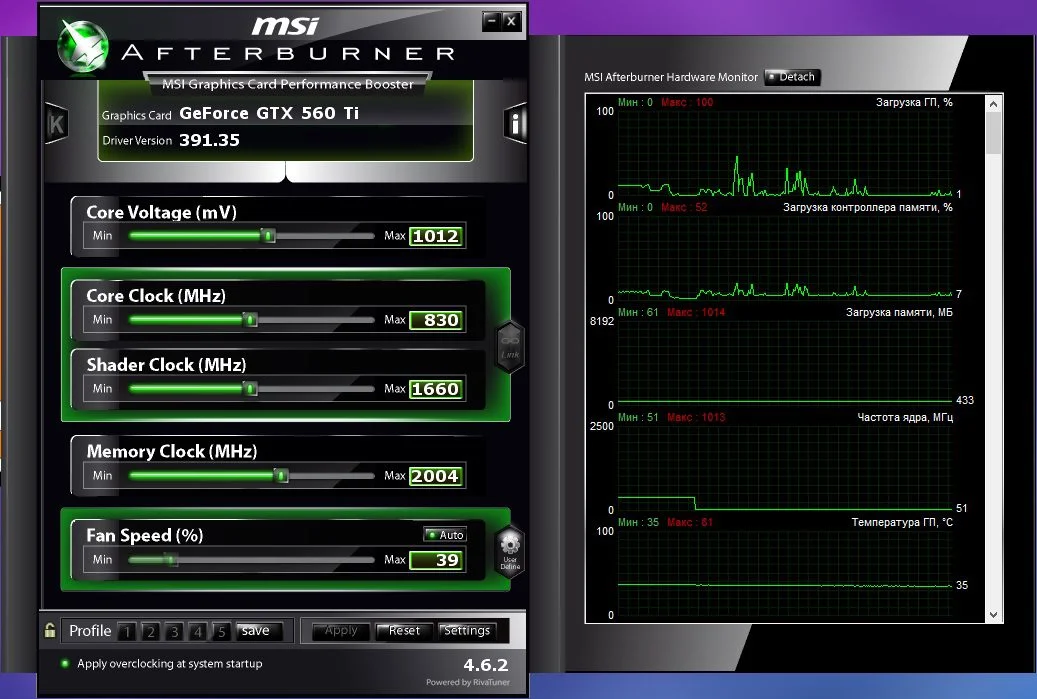

Утиліти GPU-z і MSI Afterburner підтверджують усі вищеописані характеристики, додаючи до них інформацію про підтримку GTX 560 Ti таких технологій, як OpenCL, CUDA, OpenGL 4.6, PhysX, а також DirectX 11. API DirectX 12 офіційно не підтримується.

Особливості тестування

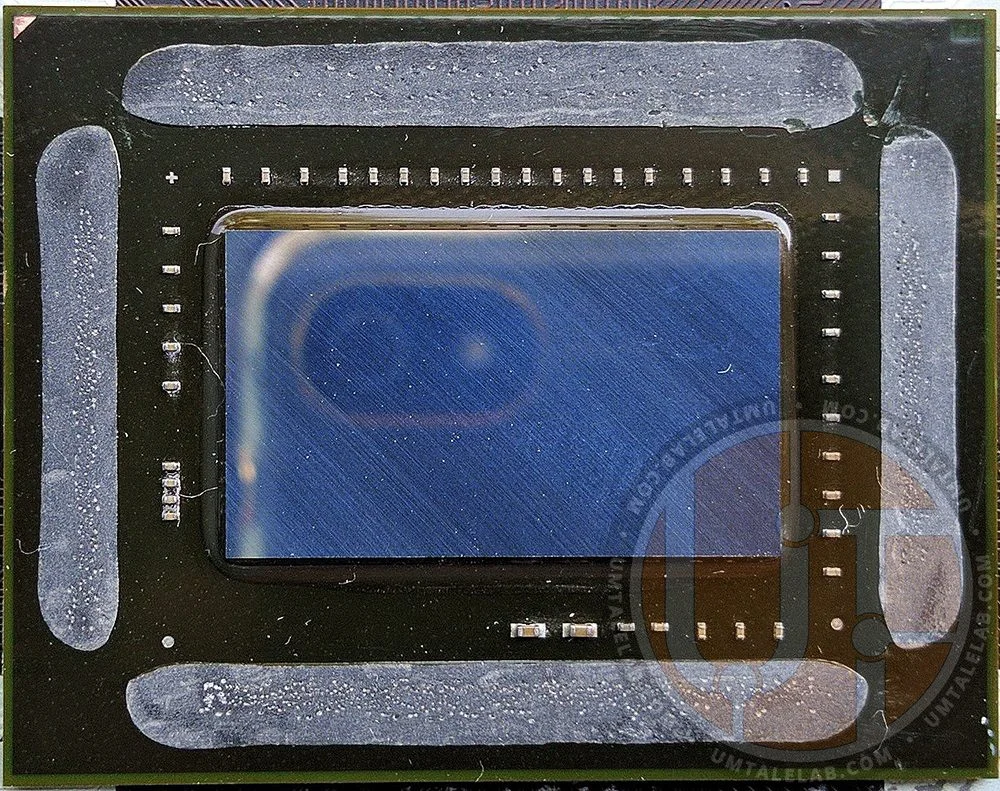

За 10 з невеликим років використання відеокарти GTX 560 Ti, термопаста під кришкою її GPU GF114 перетворилася на труху і перестала виконувати свої прямі обов'язки, доводячи температуру графічного процесора до 95 градусів. Тому було прийнято рішення провести скальпування GPU і замінити засохлий термоінтерфейс.

Завдяки скальпелю, фену і пластиковій карті для зняття старого герметика ця операція не займає багато часу.

Проте, рекомендувати цю процедуру будь-кому досить складно. Всьому виною потенційна небезпека вивести з ладу GPU, однак, для таких чипів, як GF114, заміна термопасти під кришкою – це чи не єдина можливість адекватного функціонування в реаліях 2021 року. Адже різниця в температурах між скальпованим і стоковим GPU дорівнює значним ~19 градусам.

Якщо ви все ж наважитеся на вищезазначену операцію — пам'ятайте, що всі дії зі своїм обладнанням ви проводите на свій страх і ризик!

Тестовий стенд:

Процесор — Xeon E5-2620 v3@3200МГц (розблокована частота Turbo Boost);
Відеокарта — ASUS ENGTX560 Ti DCII/2DI/1GD5;
Материнська плата — Kllisre X99-D8 (AD12) з модифікованим біосом для розблокування повної частоти турбо-буст;
Оперативна пам'ять — G.SKILL DDR4@1866МГц 4 планки F4-2400C15S-4GNT по 4ГБ, загальним об'ємом 16ГБ (затримки 10-10-10-24);
SSD — KINGSTON 120GB SA400S37120G;
HDD — Seagate 2TB ST2000DM008-2FR102;
Блок живлення — Chieftec GPS-1250C.

Тестування відеокарти GeForce GTX 560 Ti у 14 іграх:

Apex Legends

Мінімальні налаштування графіки, роздільна здатність 1280×720.

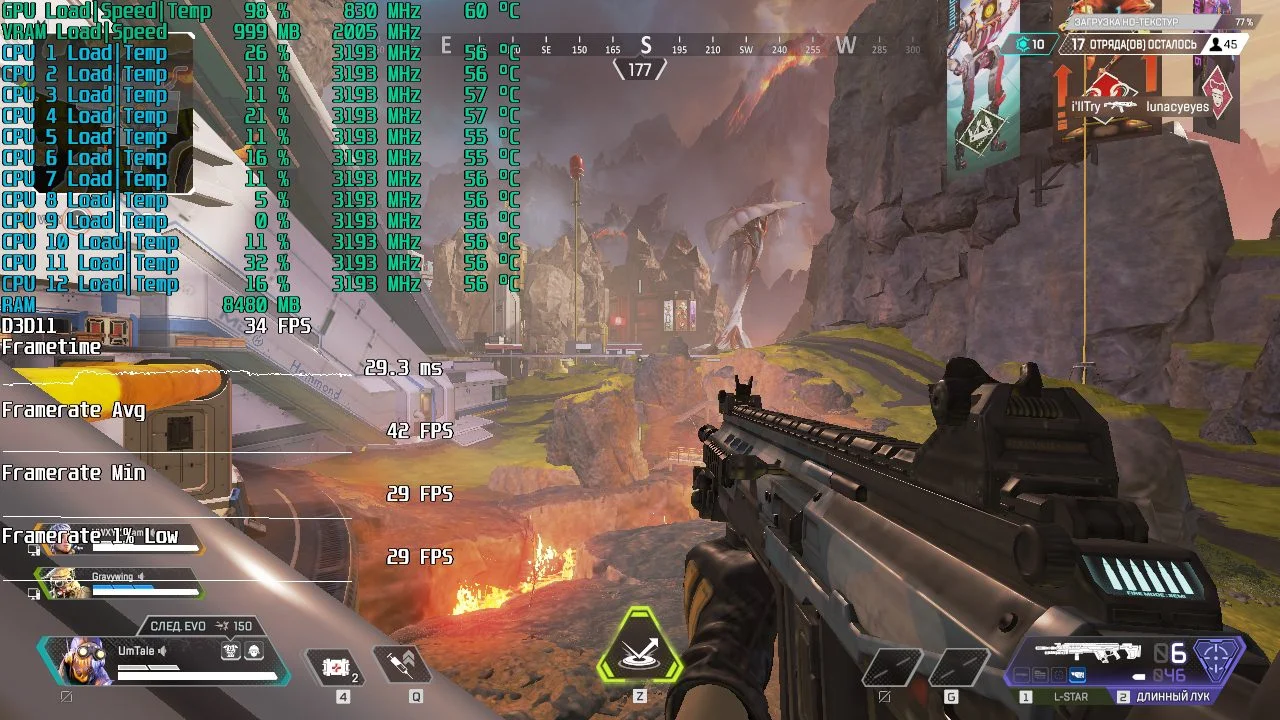

GTX 560 Ti відносно непогано справляється з королівською битвою Apex Legends. За чотири "висадки" середній FPS становив 40, а мінімальний не опустився нижче 28.

Проте, не можна не відзначити, що для результативної гри це неприйнятні показники FPS, однак, якщо вам необхідно на чомусь пересидіти бум майнінгу, то GTX 560 Ti все ж зможе надати мінімально-необхідний рівень продуктивності для Apex Legends.

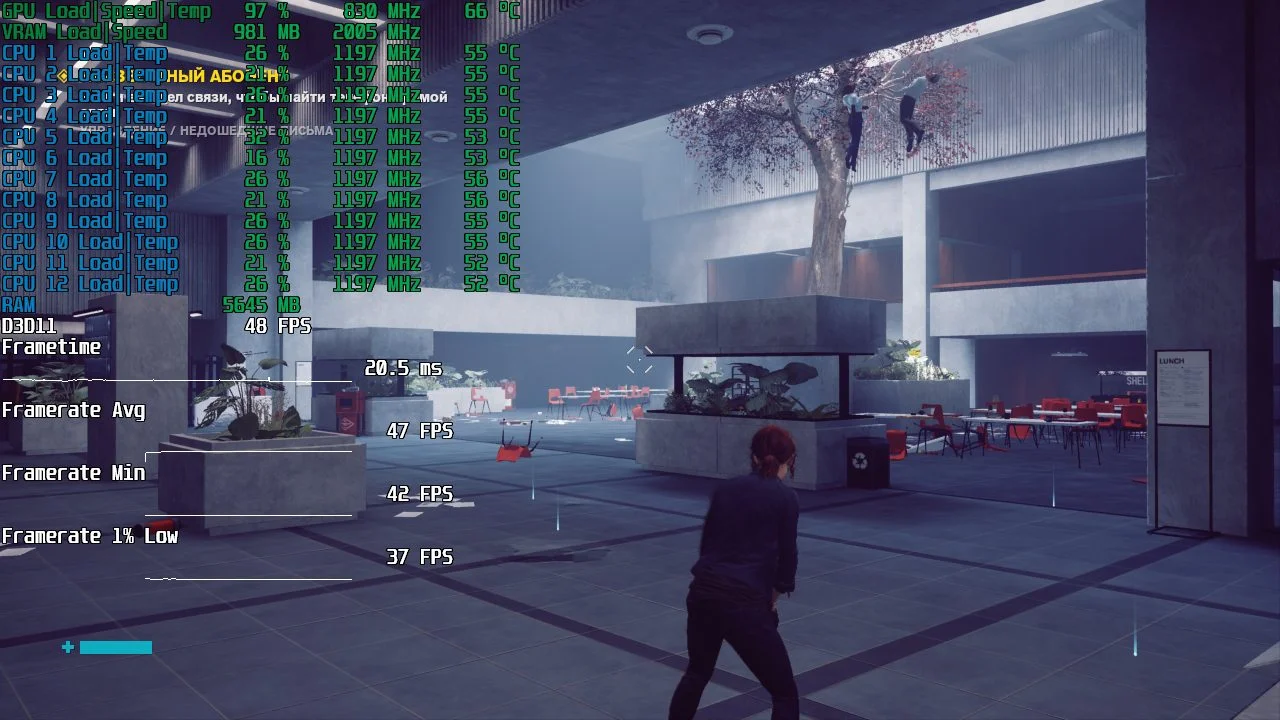

Control

Мінімальні налаштування графіки, роздільна здатність 1280×720.

Control на мінімальних налаштуваннях працює непогано. В середньому, GTX 560 Ti здатна відтворити 47 кадрів на секунду, а мінімальний FPS знаходиться на позначці 37.

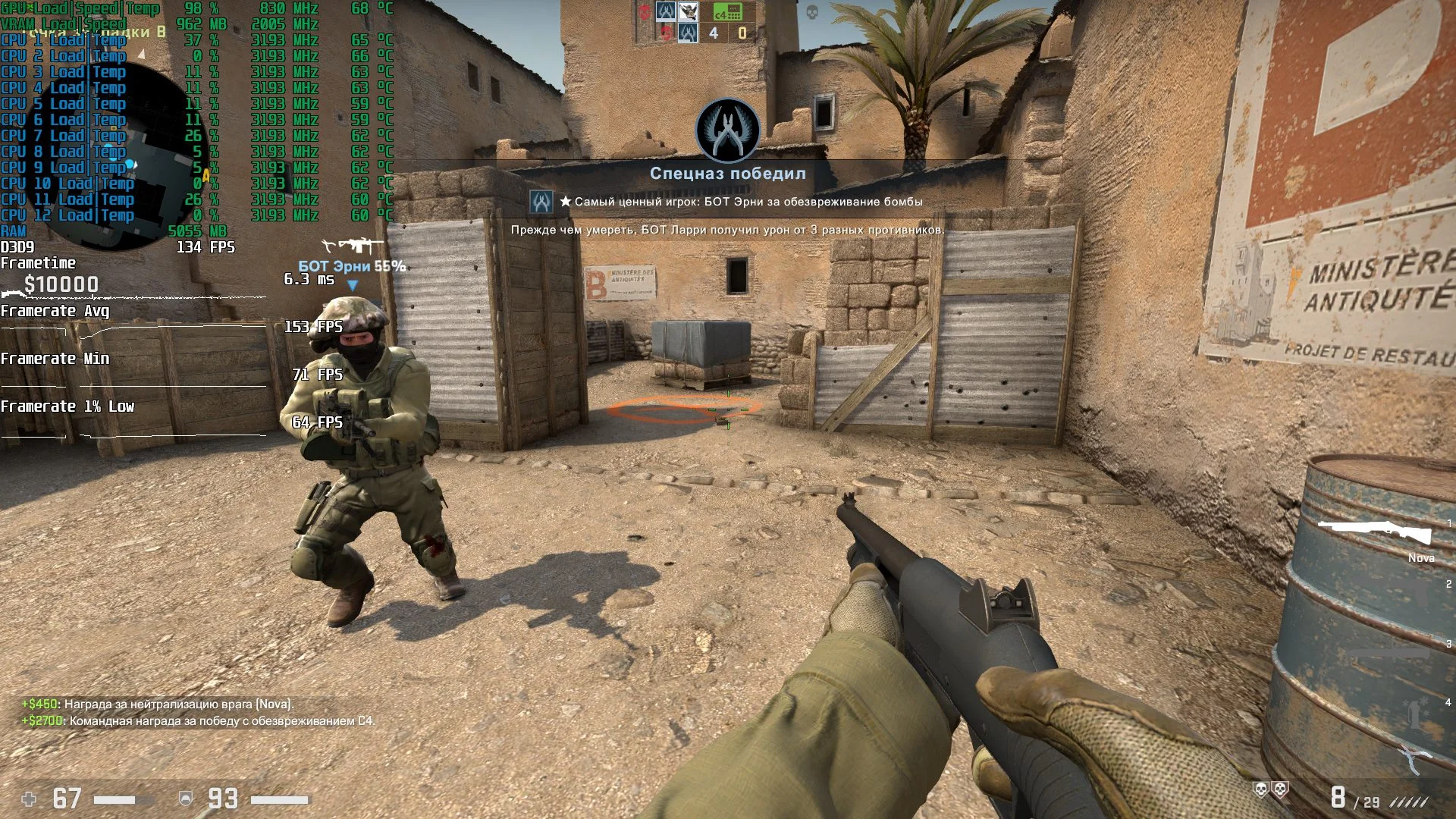

Counter-Strike: Global Offensive

Середні налаштування, роздільна здатність 1920×1080, згладжування MSAA x2.

На відміну від Apex Legends, Counter-Strike: Global Offensive графічно простіша гра і GTX 560 Ti "тягне" цей проєкт навіть у роздільній здатності 1920×1080.

Days Gone

Мінімальні налаштування графіки, роздільна здатність 1280×720.

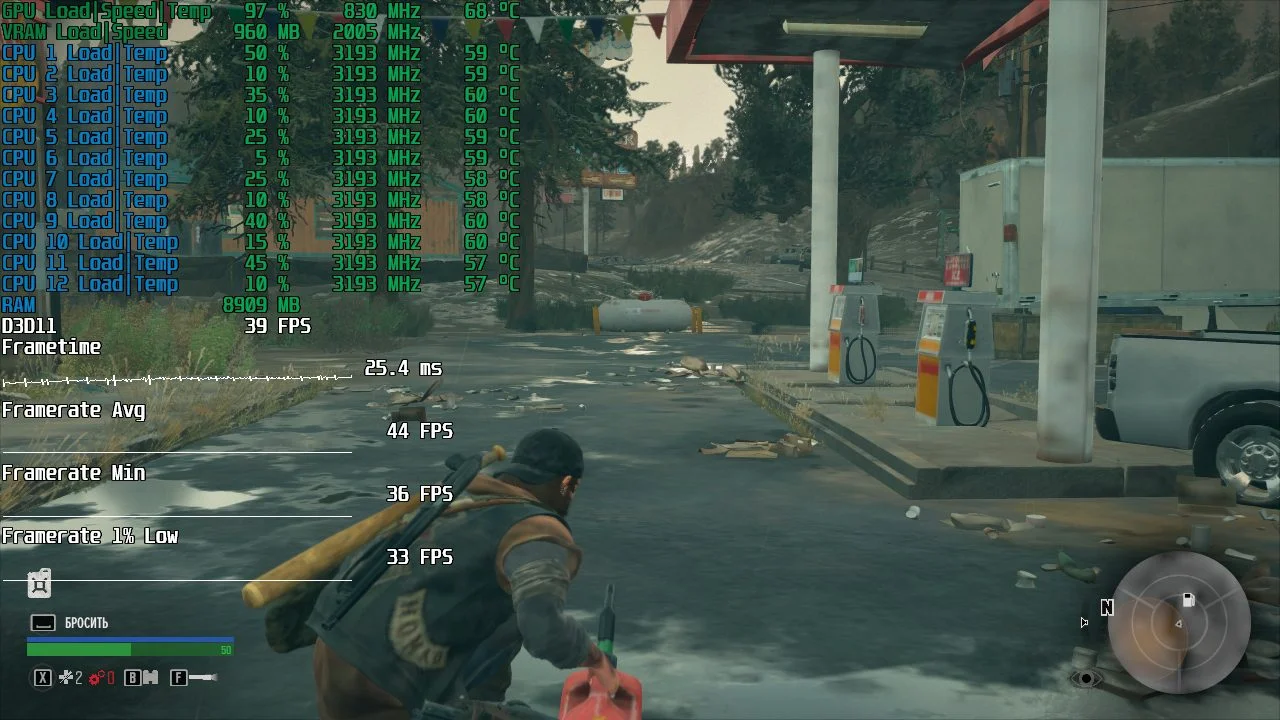

Days Gone також цілком грабельний на GeForce GTX 560 Ti. В середньому, гра демонструє 44 FPS з рідкісними падіннями до 33. Чудовий результат для відеокарти 10-річної давності.

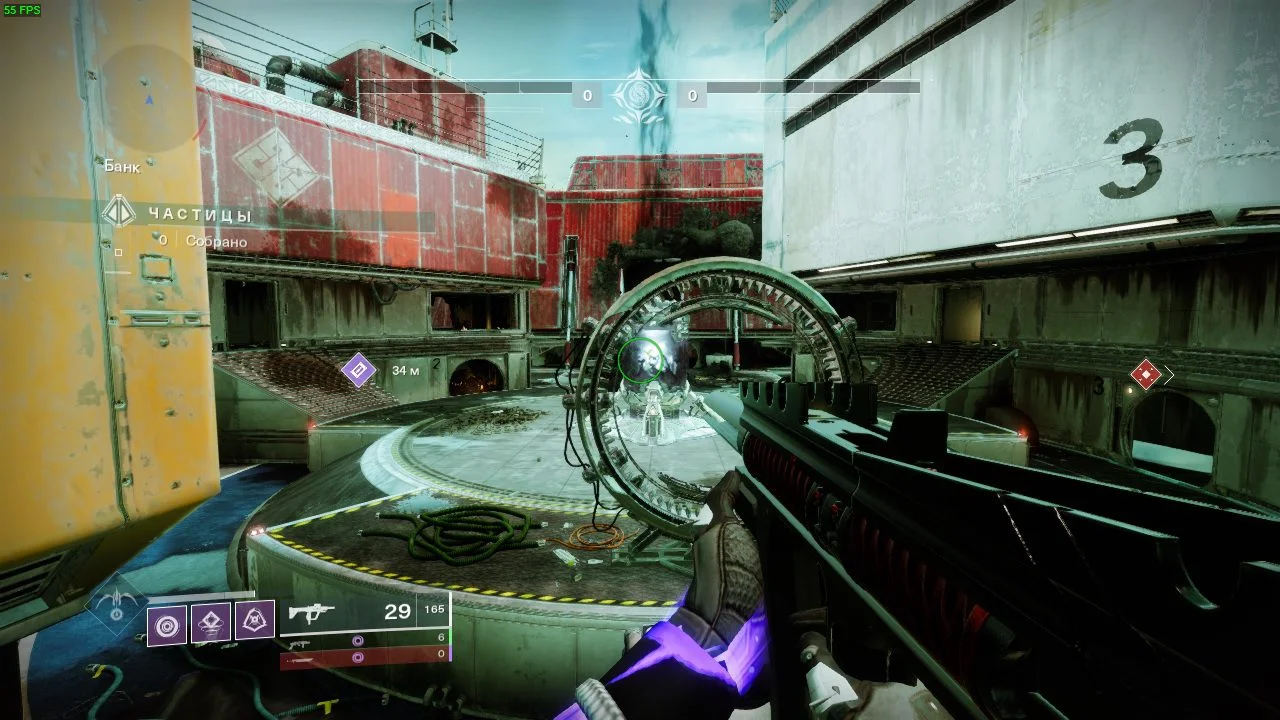

Destiny 2: Beyond Light

Мінімальні налаштування графіки, роздільна здатність 1280×720.

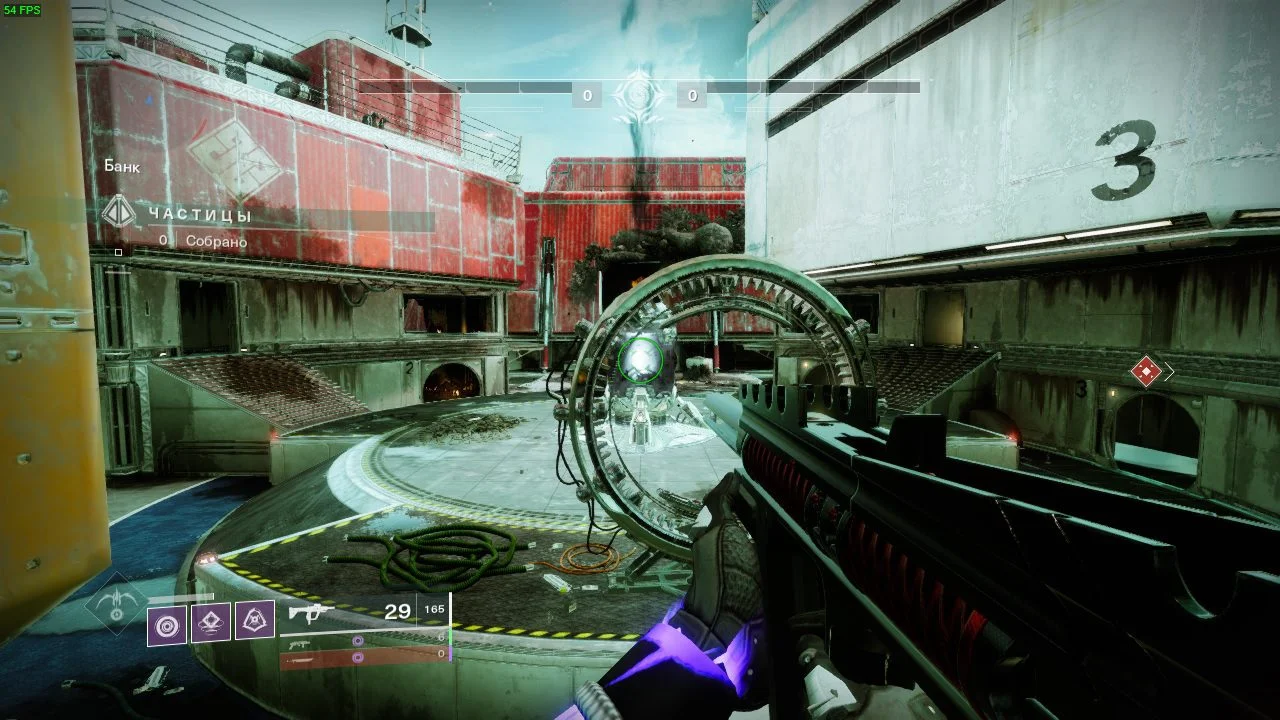

Схожий результат і в Destiny 2. GTX 560 Ti може похвалитися 54 кадрами на секунду на мінімальних налаштуваннях (мінімальний FPS 45), чого цілком достатньо, щоб оцінити дану MMOFPS.

Dota 2

Мінімальні налаштування графіки, зовнішня роздільна здатність 1920×1080, роздільна здатність рендера 100%, згладжування активне, текстури та тіні середні.

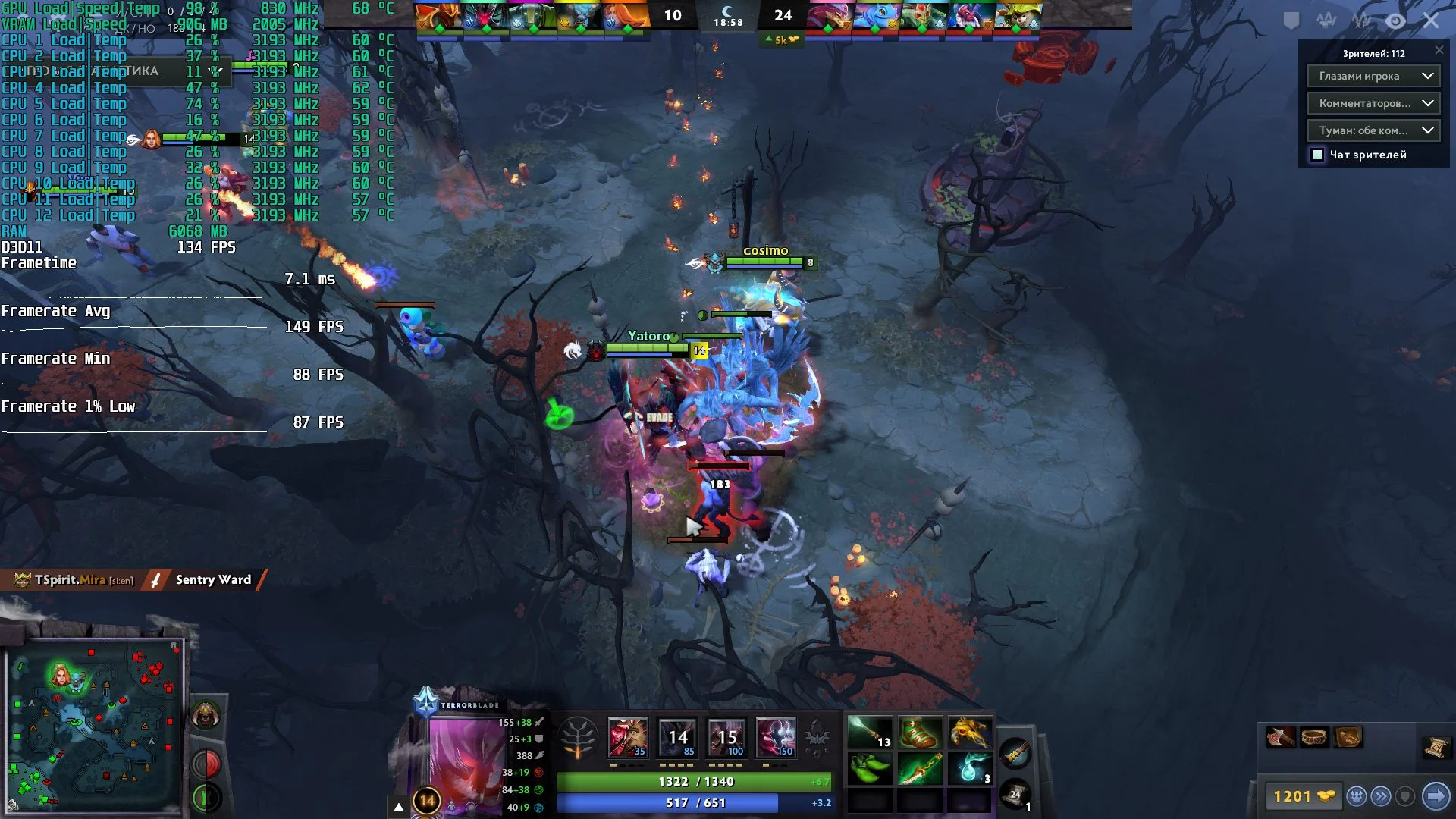

Ще одне творіння компанії Valve - Dota 2 функціонує на GTX 560 Ti просто чудово: В середньому власник відеокарти зможе отримати 150 FPS з рідкісними просадками до 87.

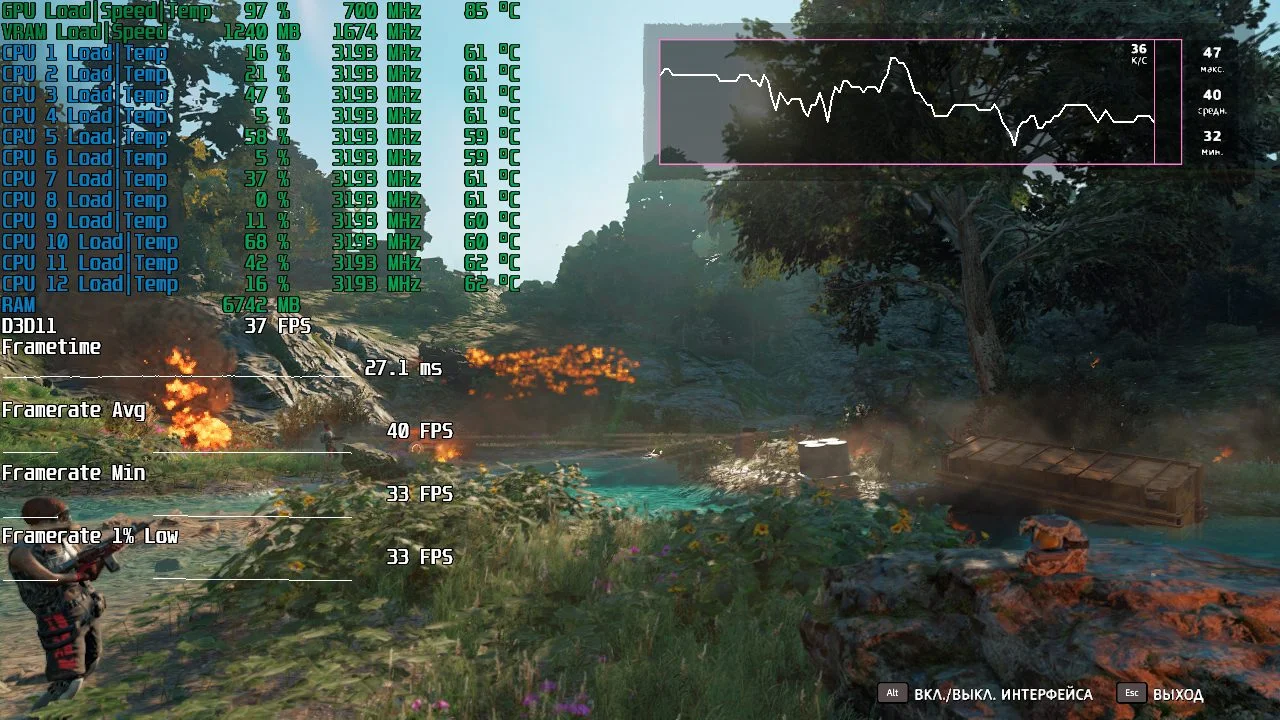

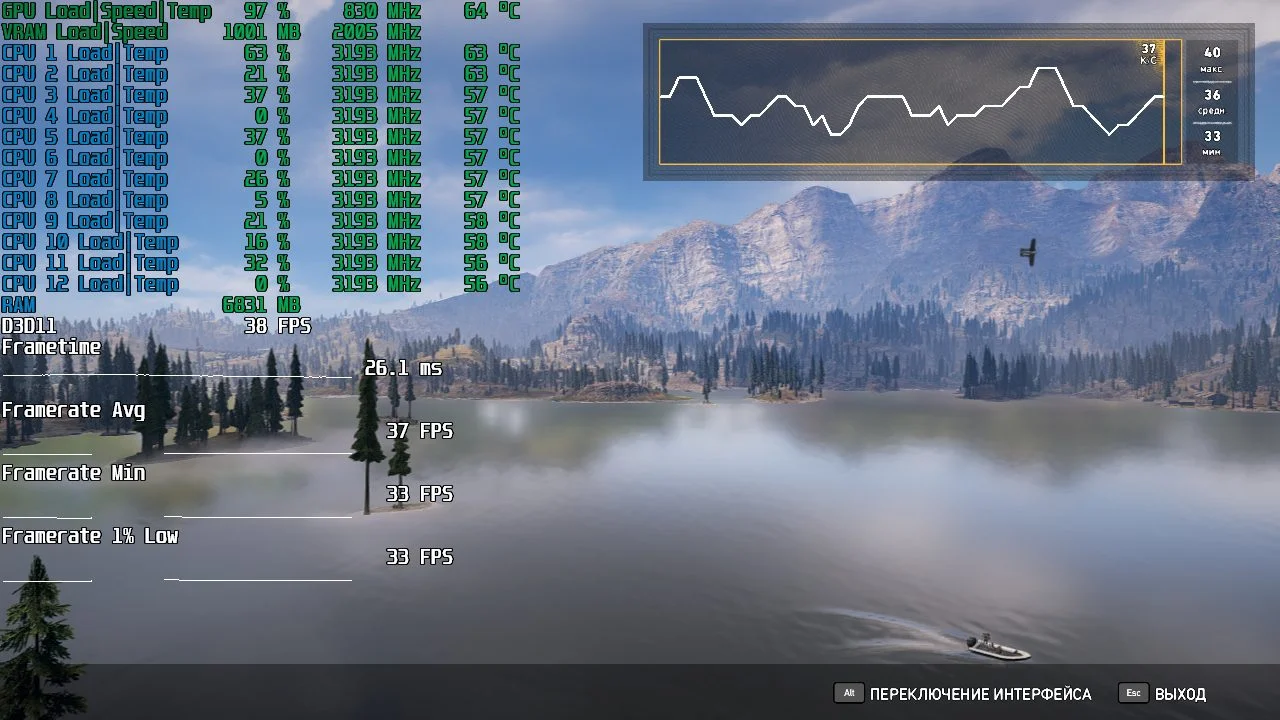

Far Cry 5

Мінімальні налаштування графіки, роздільна здатність 1280×720.

Far Cry 5 відносно грабельний на геймпаді, але якщо ви прихильник класичних маніпуляторів, то у вас можуть виникнути певні проблеми з проходженням п'ятої частини популярної франшизи Ubisoft.

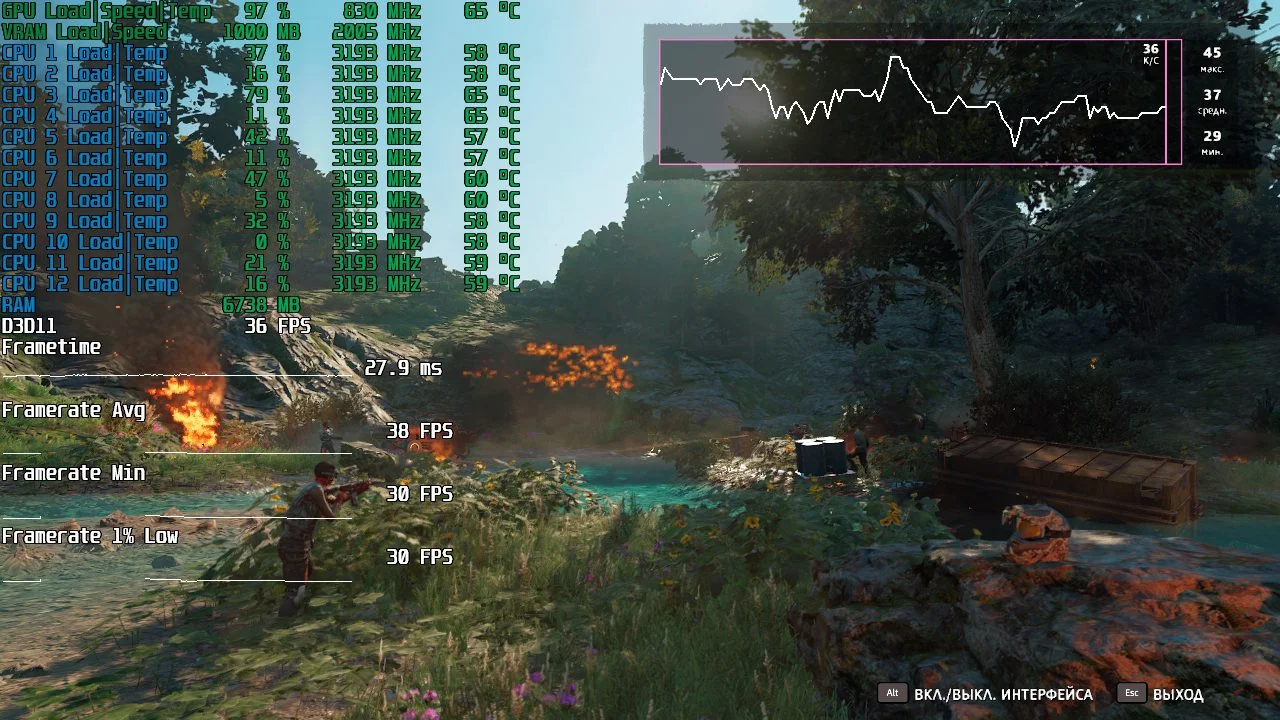

Far Cry New Dawn

Мінімальні налаштування графіки, роздільна здатність 1280×720.

Far Cry New Dawn працює на GTX 560 Ti практично так само, як і приквел: в середньому, гра демонструє 38 FPS з просадками до 30.

Mafia: Definitive Edition

Мінімальні налаштування графіки, роздільна здатність 1280×720.

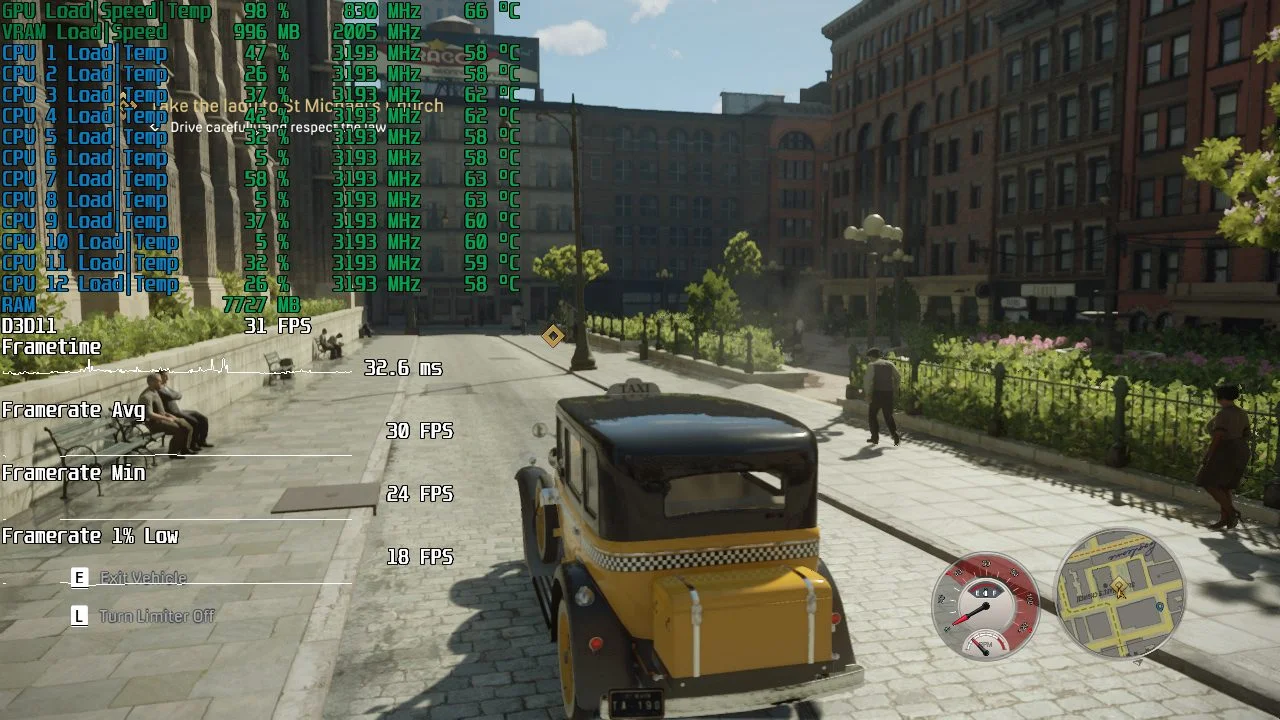

Римейк культової першої Мафії "Mafia: Definitive Edition" також грабельна виключно на геймпаді. При перемиканні на мишку з клавіатурою в грі відчувається так зване "желейне керування". Втім, це сингл гра, тому спробувати зіграти на GTX 560 Ti можна.

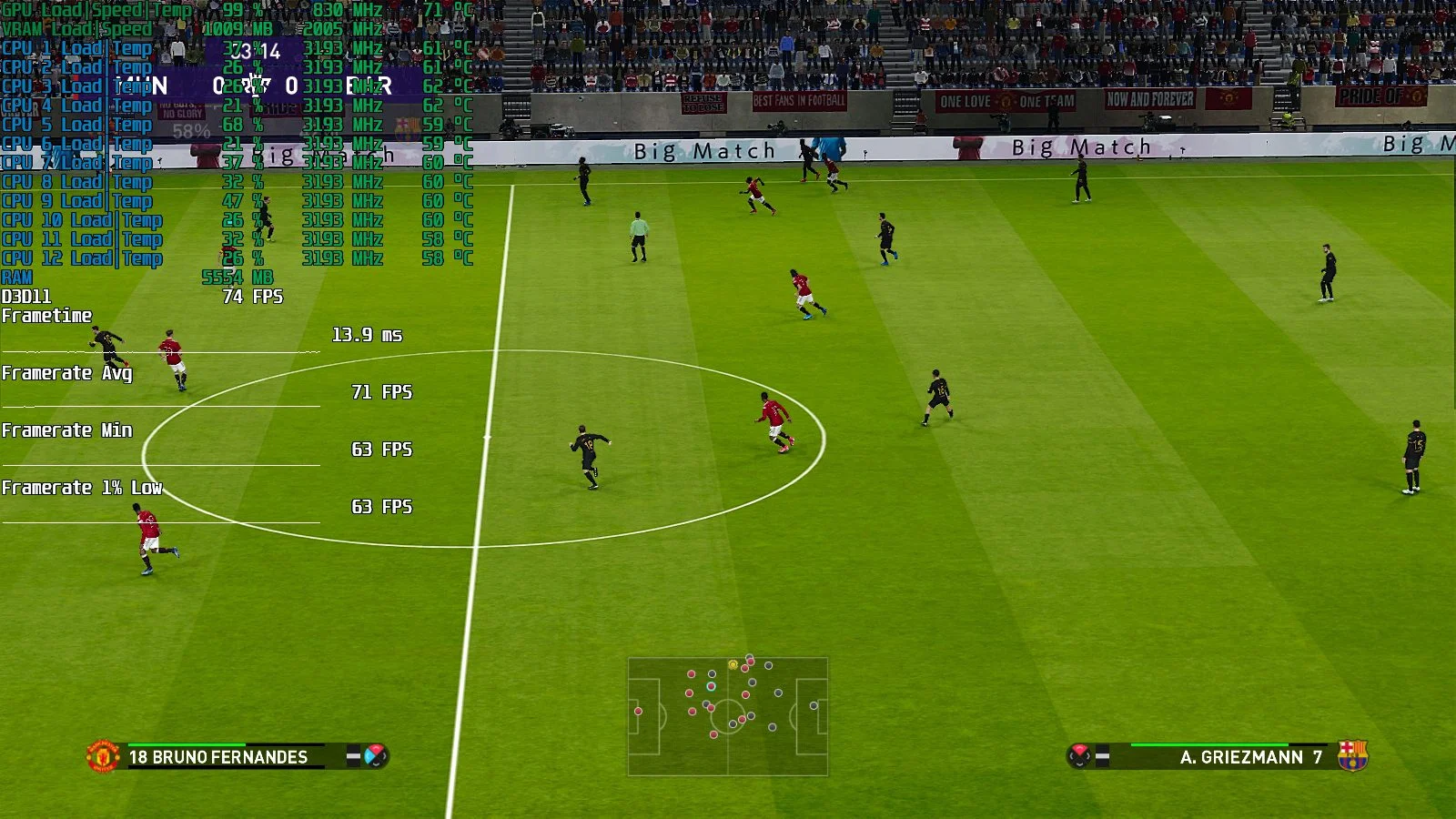

eFootball PES 2021

Мінімальні налаштування графіки, роздільна здатність 1600×900.

eFootball PES 2021 на GTX 560 Ti йде просто чудово. У грі не спостерігається жодних відчутних просідань та фризів, а середній FPS знаходиться на рівні 71.

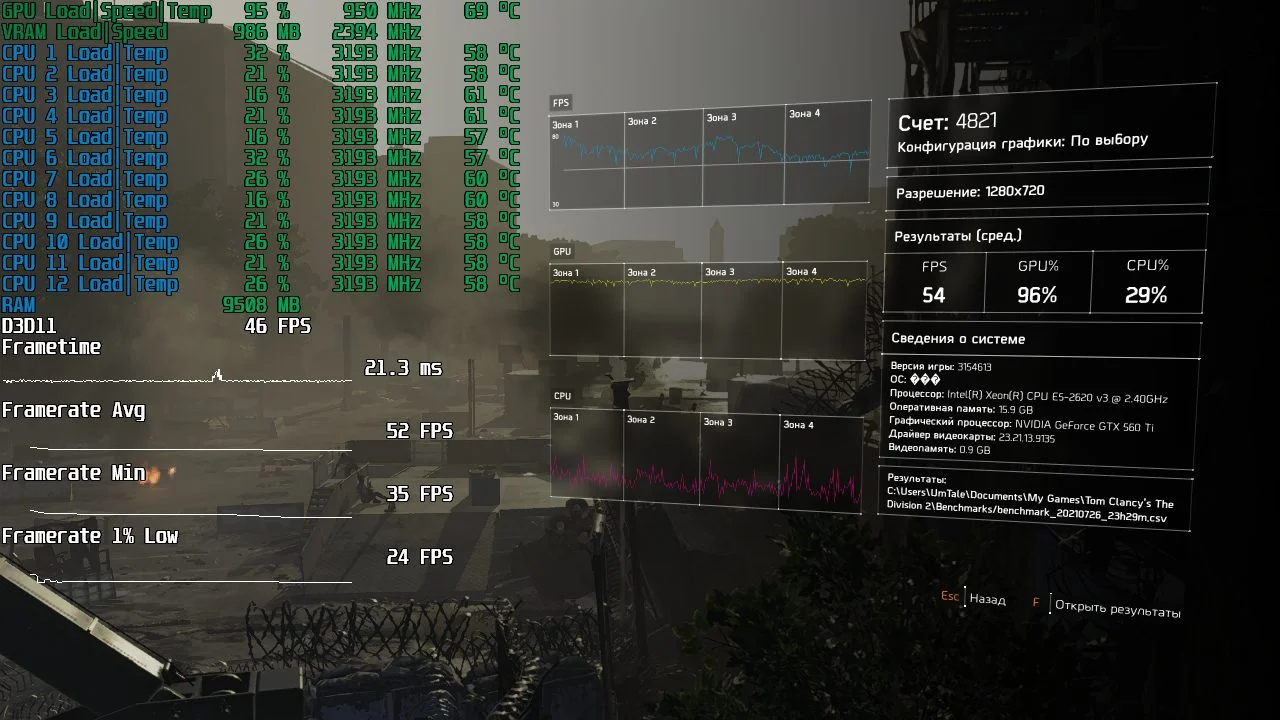

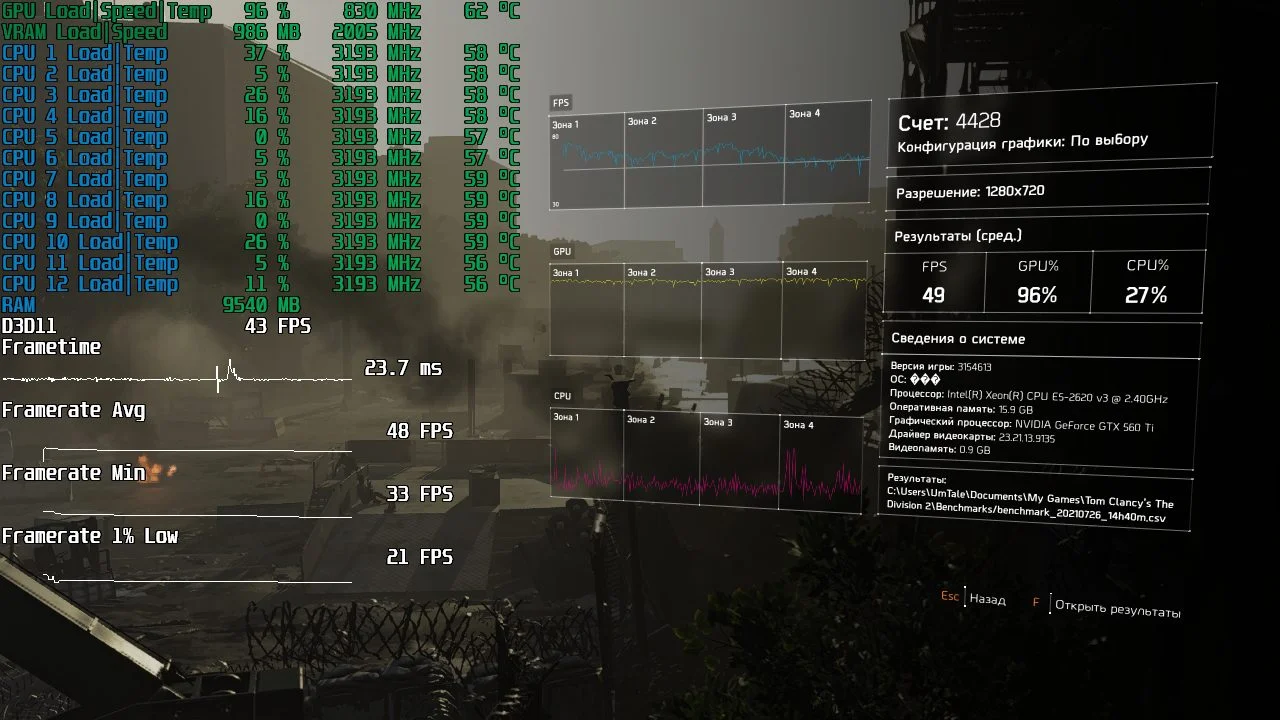

Tom Clancy’s The Division 2

Мінімальні налаштування графіки, роздільна здатність 1280×720, роздільна здатність рендера 75%.

Для того щоб досягти прийнятного FPS у The Division 2, нам довелося знизити роздільну здатність рендера до 75%. Проте, варто зазначити, що навіть за такого суттєвого зниження налаштувань графіки гра виглядає цілком непогано.

Watch_Dogs 2

Мінімальні налаштування, роздільна здатність 1280×720.

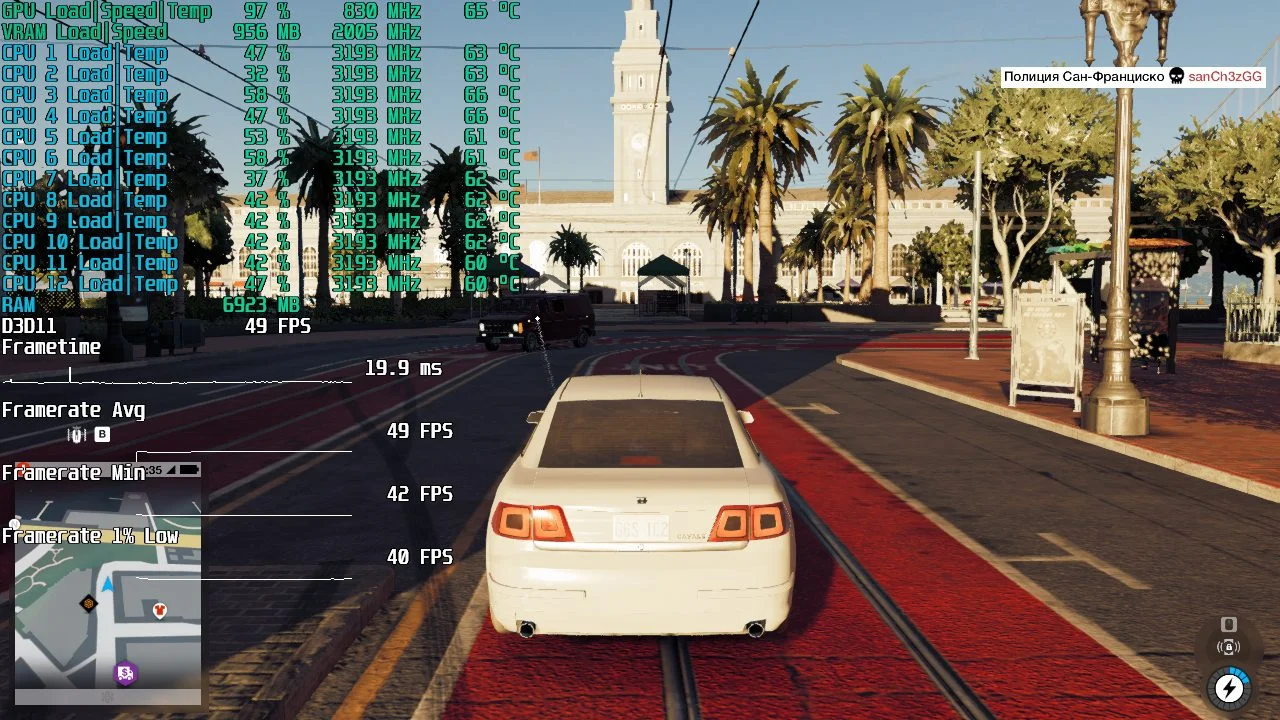

GTX 560 Ti цілком непогано впоралася з Watch_Dogs 2. В одному з найважчих місць у грі середній FPS склав 49, а мінімальний не впав нижче 40. Відмінний результат.

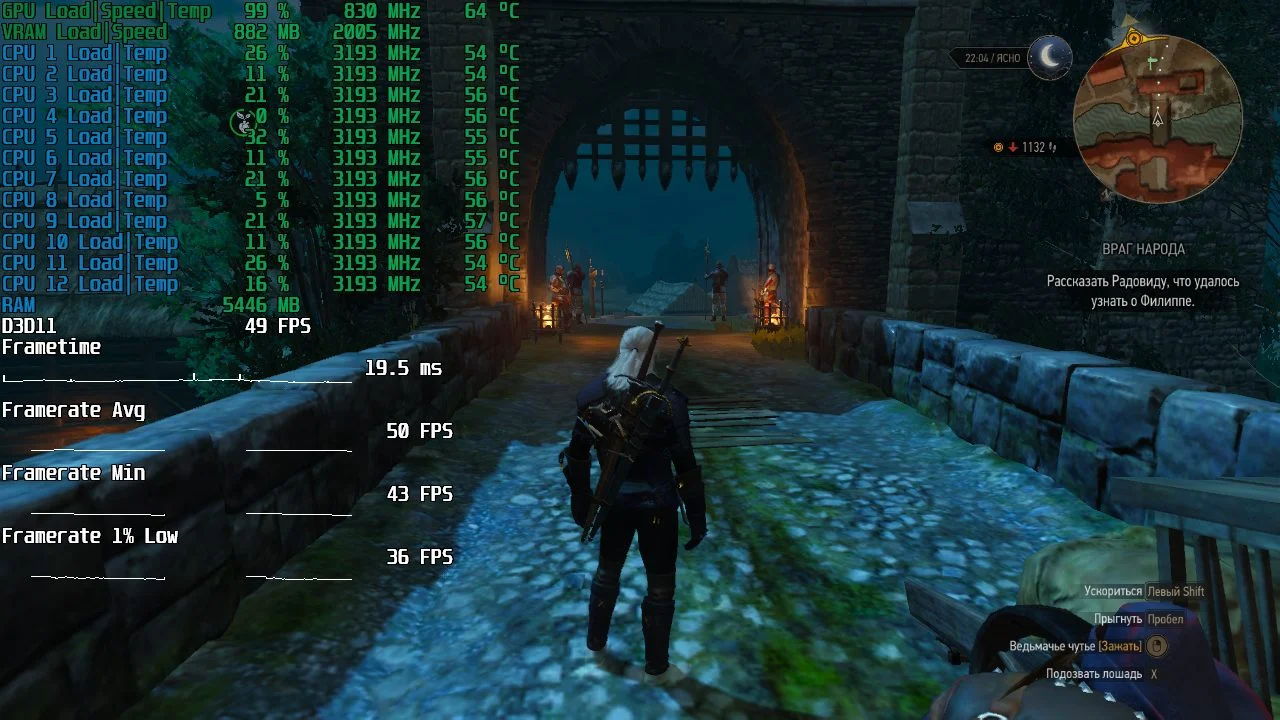

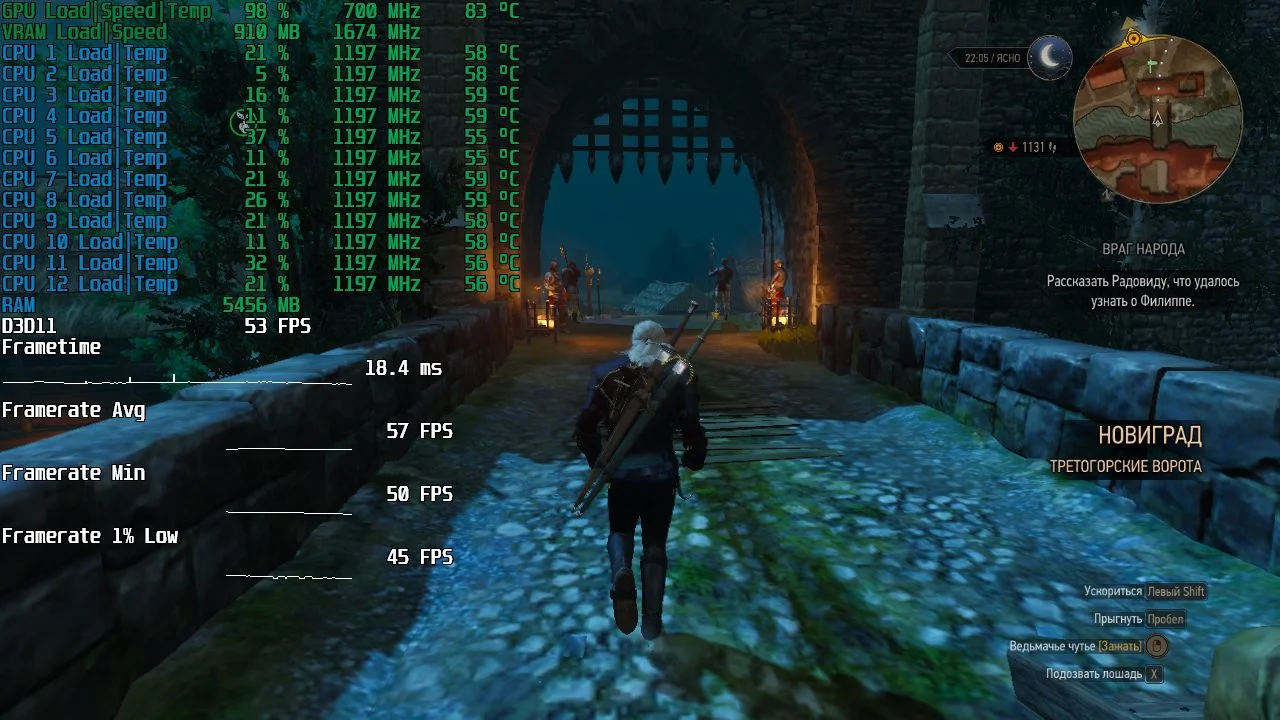

The Witcher 3: Wild Hunt

Мінімальні налаштування, роздільна здатність 1280×720.

Дзеркальна картина нас чекала і в третій частині Відьмака. Тут GTX 560 Ti змогла видати значні 50 FPS з рідкісними просіданнями до 36. І це в Новіграді - одній з найбільш

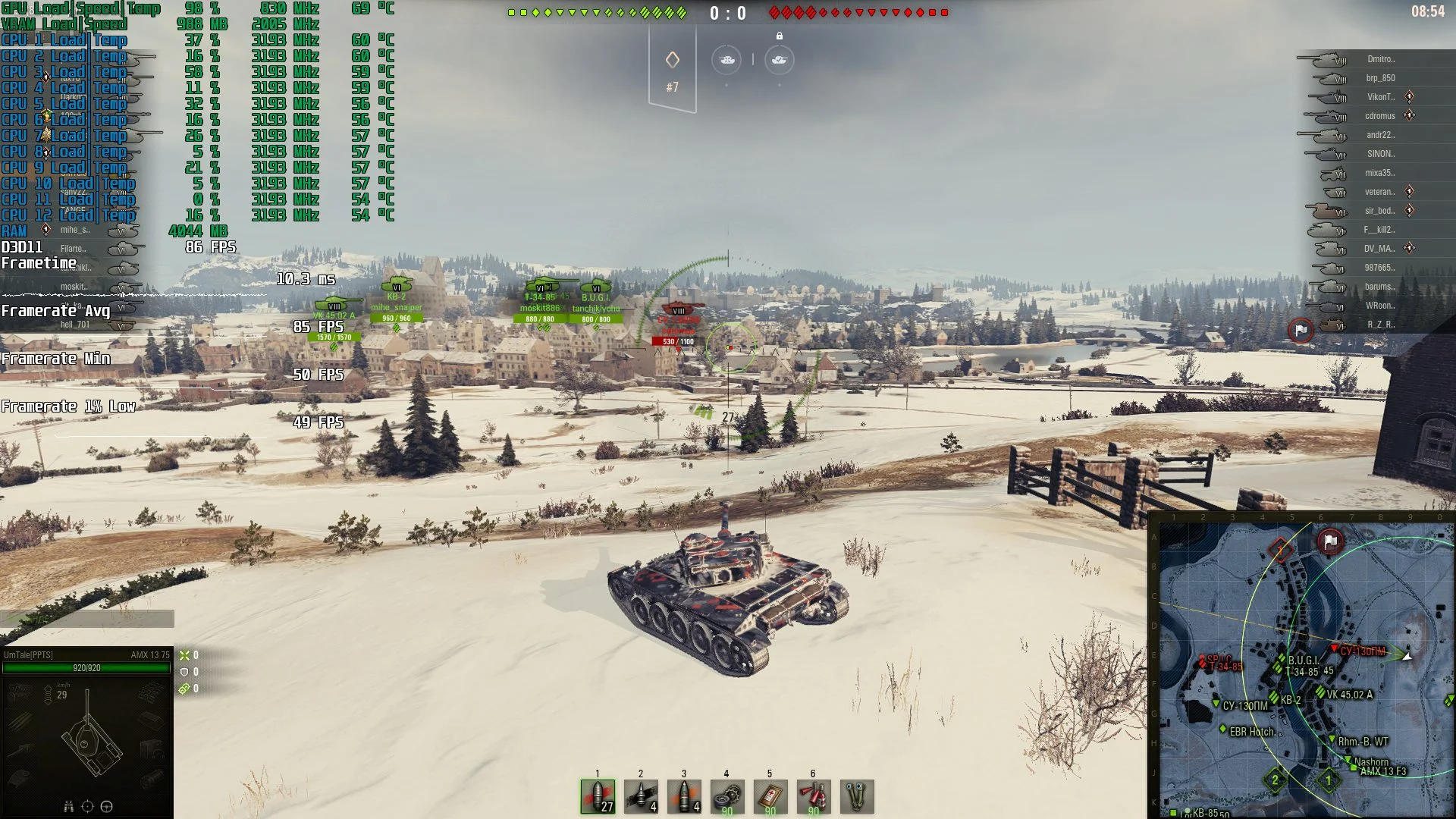

World of Tanks

Як бенчмарк використовувався заздалегідь підготовлений реплей: Карта «Ерленберг», режим «Штурм». Середні налаштування графіки, роздільна здатність 1920×1080.

В останній грі цього матеріалу World of Tanks нам вдалося отримати відмінний середній FPS в районі 85 при середніх налаштуваннях графіки та роздільній здатності 1920×1080.

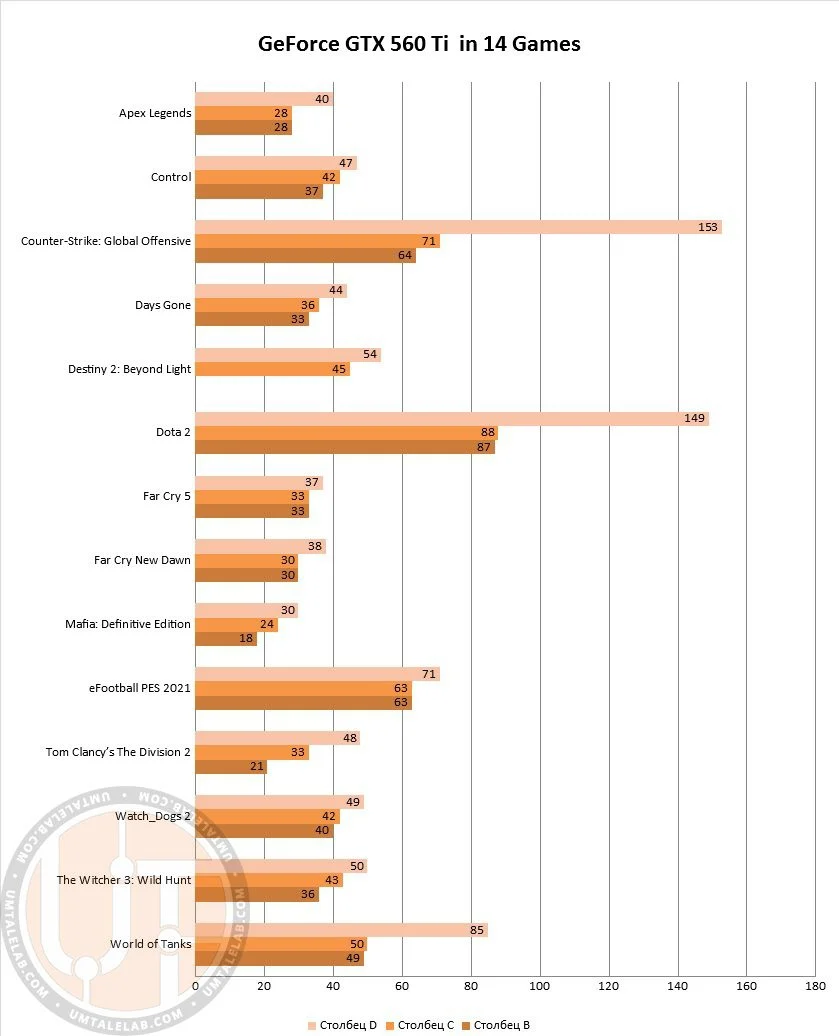

Нижче наведено зведений графік тестування відеокарти GeForce GTX 560 Ti в 14 іграх:

У 13 з 14 обраних ігор відеокарта змогла продемонструвати цілком прийнятний FPS, а в деяких проєктах, типу WoT, CS:GO, DOTA 2 та PES2021 лічильник кадрів перевалив за психологічну позначку 60 FPS! Це дійсно відмінний результат.

Розгін відеокарти GeForce GTX 560 Ti

Без підвищення напруги живлення наш екземпляр відеокарти ENGTX560 Ti DCII/2DI/1GD5 вдалося розігнати до скромних 860/1720МГц (ядро/шейдерний домен) по GPU і до солідних 4800МГц по відеопам'яті GDDR5. Але такий скромний приріст частоти просто не міг дати відчутної надбавки продуктивності, тому було прийнято рішення трохи підняти напругу GPU з 1.000 до 1.100 вольта і продовжити розгін.

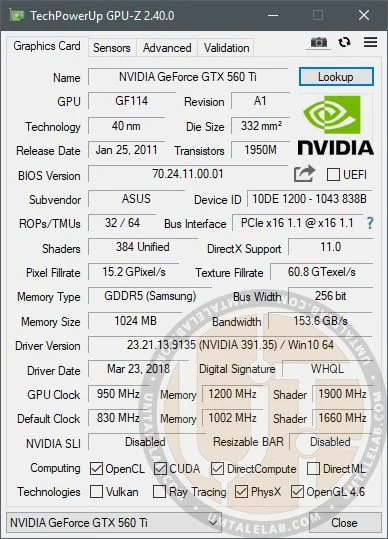

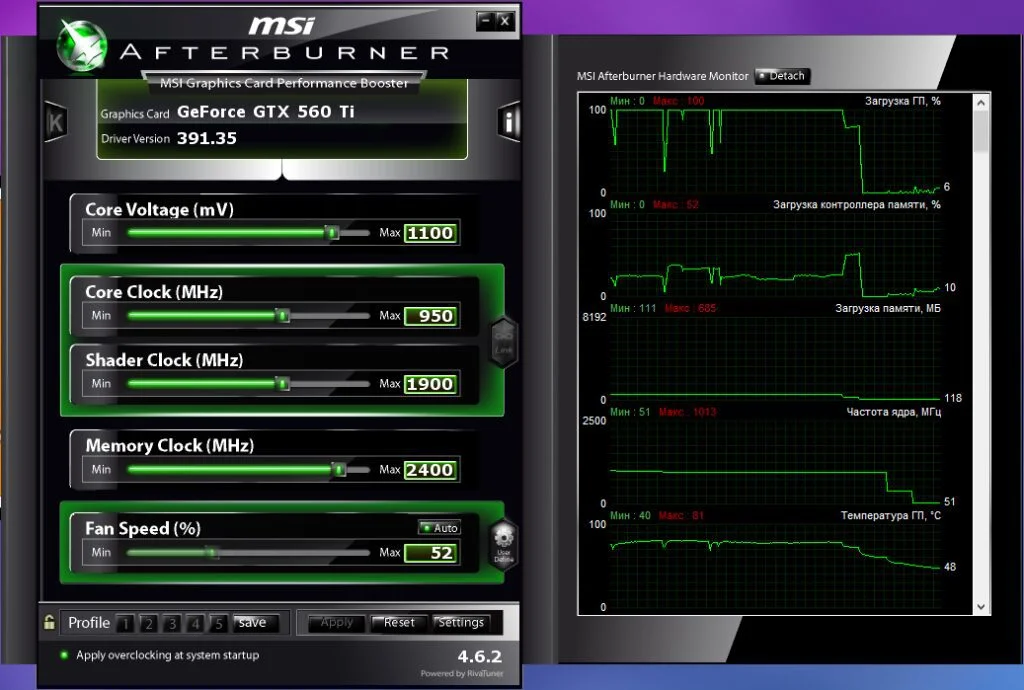

У підсумку нам вдалося досягти 950/1900МГц для GPU і 4800МГц для відеопам'яті GDDR5, що є гарним результатом для пошарпаної часом карти:

Необхідно згадати, що після підняття напруги температура GPU зросла в середньому на 10 градусів і в піку склала 80.

Пам'ятайте, що для 10-річного GPU температури вище 80 градусів є неприпустимими і можуть призвести до виходу з ладу графічного процесора. Тому, намагайтеся перед розгоном оцінити всі ризики і тільки після цього приступайте до експериментів.

Тепер давайте перевіримо, наскільки збільшилася продуктивність GeForce GTX 560 Ti після такого вдалого розгону і заразом проведемо невелике порівняння з GTX 470.

GeForce GTX 560 Ti на базових частотах і в розгоні, а також порівняння з GeForce GTX 470

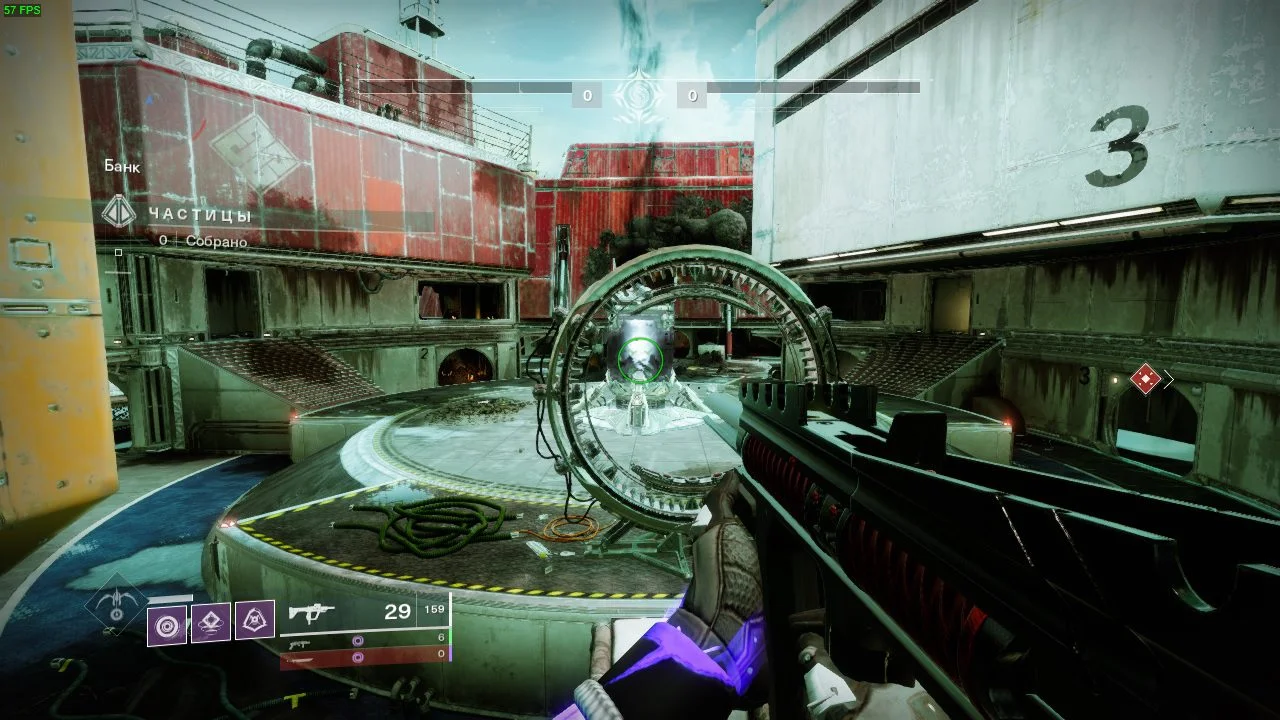

Destiny 2

	Середній FPS	Мінімальний FPS	Дуже рідкісні події
GeForce GTX 560 Ti	54	43
GeForce GTX 560 Ti OC	55	44
GeForce GTX 470	57	52

У грі Destiny 2 розгін відеокарти GeForce GTX 560 Ti не приніс особливих дивідендів і тим більше, не зміг допомогти винуватиці цього матеріалу наздогнати GTX 470.

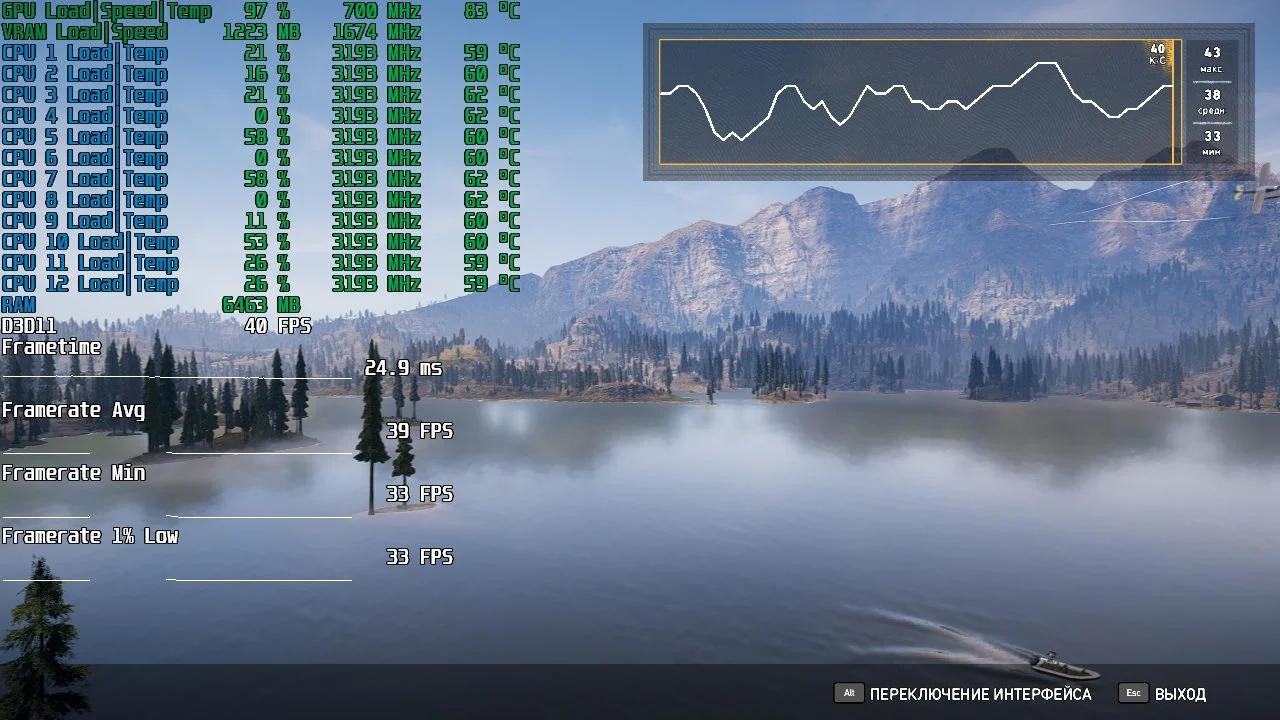

Far Cry 5

	Середній FPS	Мінімальний FPS	Дуже рідкісні події
GeForce GTX 560 Ti	37	33	33
GeForce GTX 560 Ti OC	41	37	37
GeForce GTX 470	39	33	33

А ось у FC5 ситуація зовсім інша. Тут розігнана GTX 560 Ti впевнено обганяє GTX 470 і демонструє 10% зростання продуктивності відносно стокової карти.

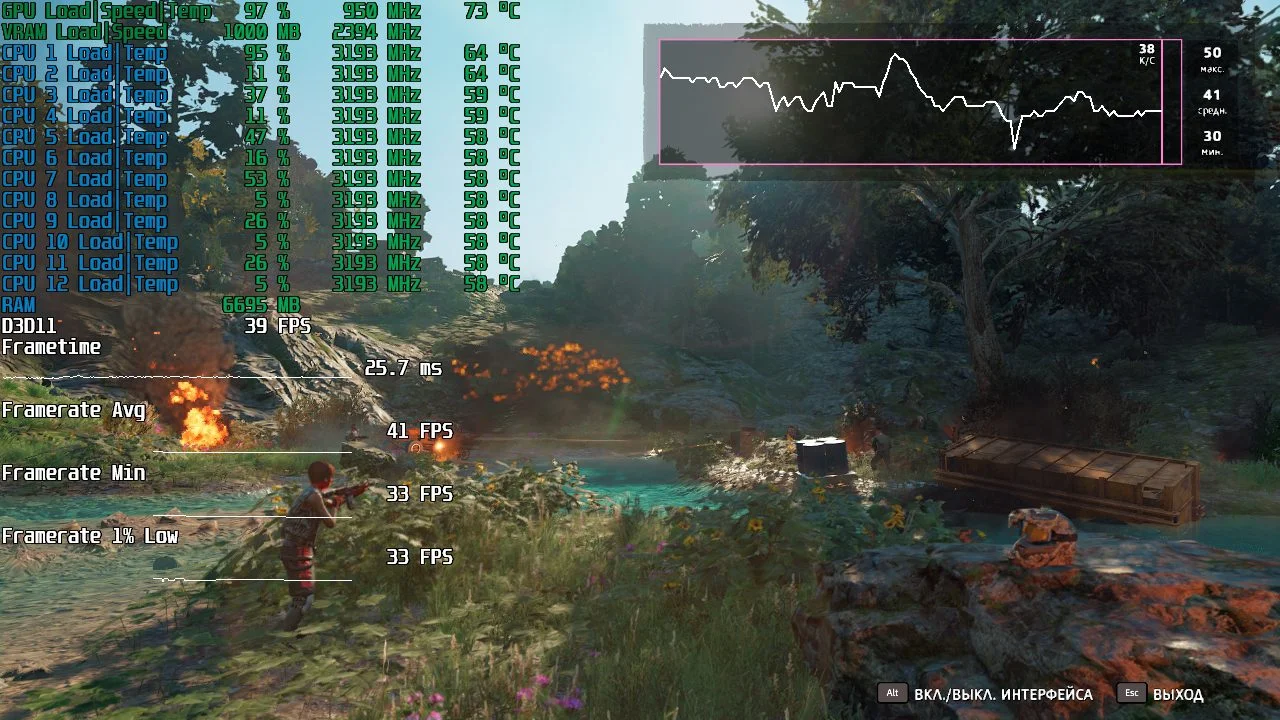

Far Cry New Dawn

	Середній FPS	Мінімальний FPS	Дуже рідкісні події
GeForce GTX 560 Ti	38	30	30
GeForce GTX 560 Ti OC	41	33	33
GeForce GTX 470	40	33	33

Схожа картина і в FC New Dawn, за винятком того, що GTX 560 Ti не змогла показати впевненої переваги над GTX 470. Відносно стокової GTX 560 Ti, розігнана змогла наростити 8% продуктивності, що насправді не особливо багато.

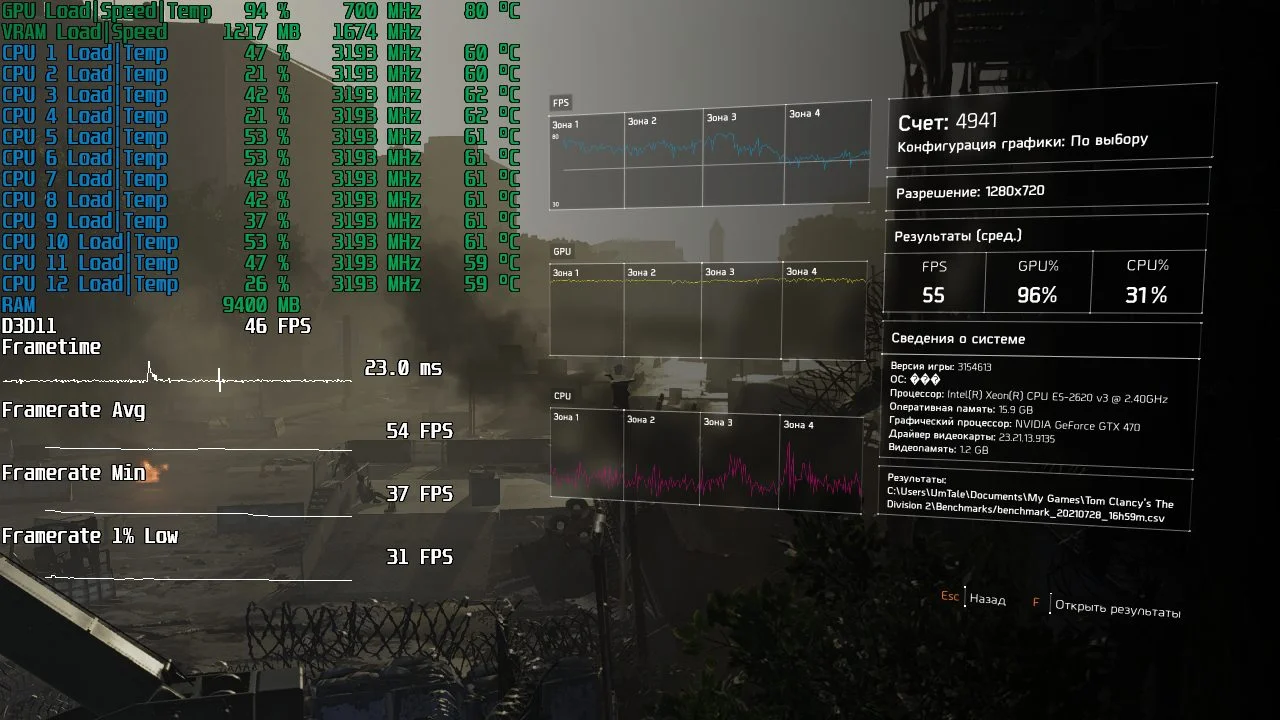

Tom Clancy’s The Division 2

	Середній FPS	Мінімальний FPS	Дуже рідкісні події
GeForce GTX 560 Ti	48	33	21
GeForce GTX 560 Ti OC	52	35	24
GeForce GTX 470	54	37	31

The Division 2 відреагувала на розгін тими ж 8% підвищення продуктивності, однак цього не вистачило щоб наздогнати GTX 470.

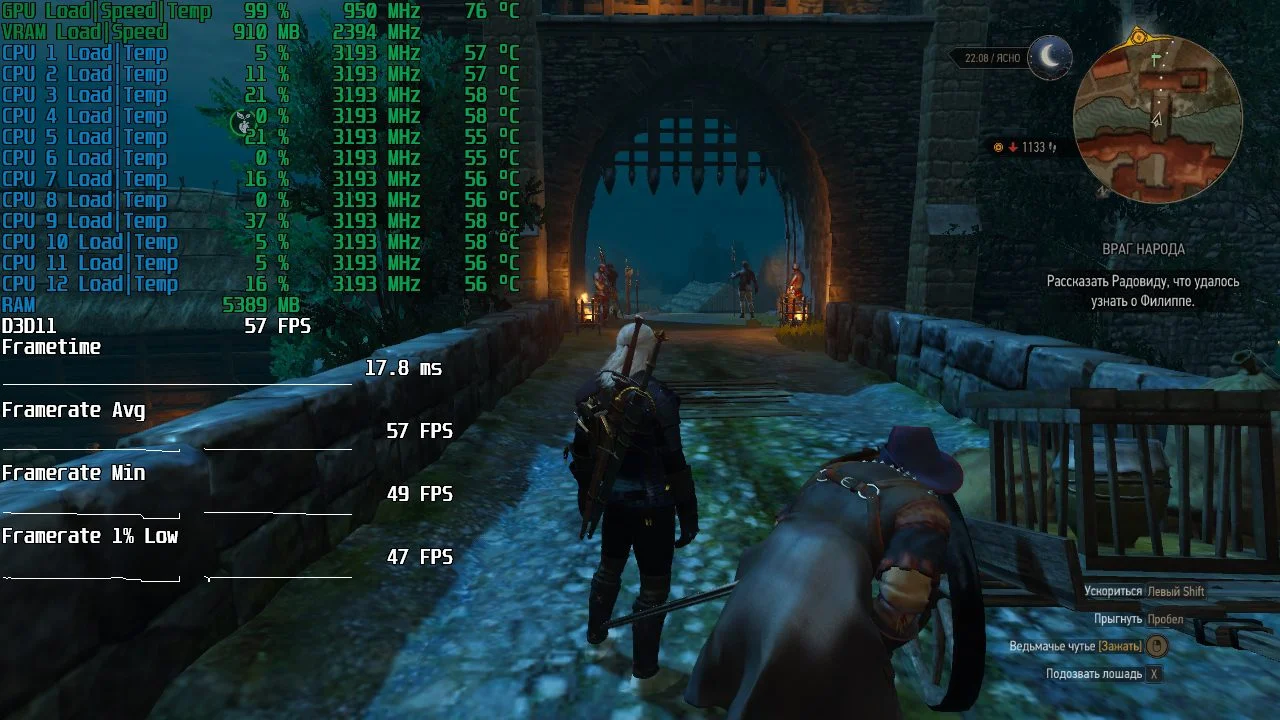

The Witcher 3: Wild Hunt

	Середній FPS	Мінімальний FPS	Дуже рідкісні події
GeForce GTX 560 Ti	50	43	36
GeForce GTX 560 Ti OC	57	49	47
GeForce GTX 470	57	50	45

Найбільшим зростанням кадрової частоти після розгону GTX 560 Ti відзначився Відьмак 3. Тут приріст склав значні 14%. Пояснюється такий "феномен" досить просто: Лише в The Witcher 3 тестовим відеокартам вистачило відеопам'яті для шейдерів і текстур.

Підсумок

GeForce GTX 560 Ti виявилася вельми непоганою відеокартою. Навіть через 10 років після свого релізу вона все ще на щось здатна. Тут, як наприклад у випадку з GTX 470, карті не заважає її шалене енергоспоживання і тепловиділення, а значить, в теорії, її можна було б рекомендувати як «затичку» в моменти буму майнінгу. Але не все так просто.

Так само, як і будь-який графічний адаптер, заснований на архітектурі Fermi, GTX 560 Ti вкрай складно розшукати в дійсно робочому стані. У переважній більшості, дані карти вже гріті, або відновлені, що не дозволяє всерйоз рекомендувати їх до покупки.

Втім, ми лише надали їжу для роздумів, а вирішувати чи варта гра свічок вже вам.

Дякуємо за увагу і до нових матеріалів!
