Дослідження розгінного потенціалу старого процесора Intel Core 2 Quad Q8200. Результати оверклокінгу з підняттям напруги та без нього.
У цьому матеріалі ми проведемо дослідження розгінного потенціалу старенького чотириядерного процесора Intel Core 2 Quad Q8200.
Ласкаво просимо до сьомого матеріалу серії «Ретро Оверклокінг».

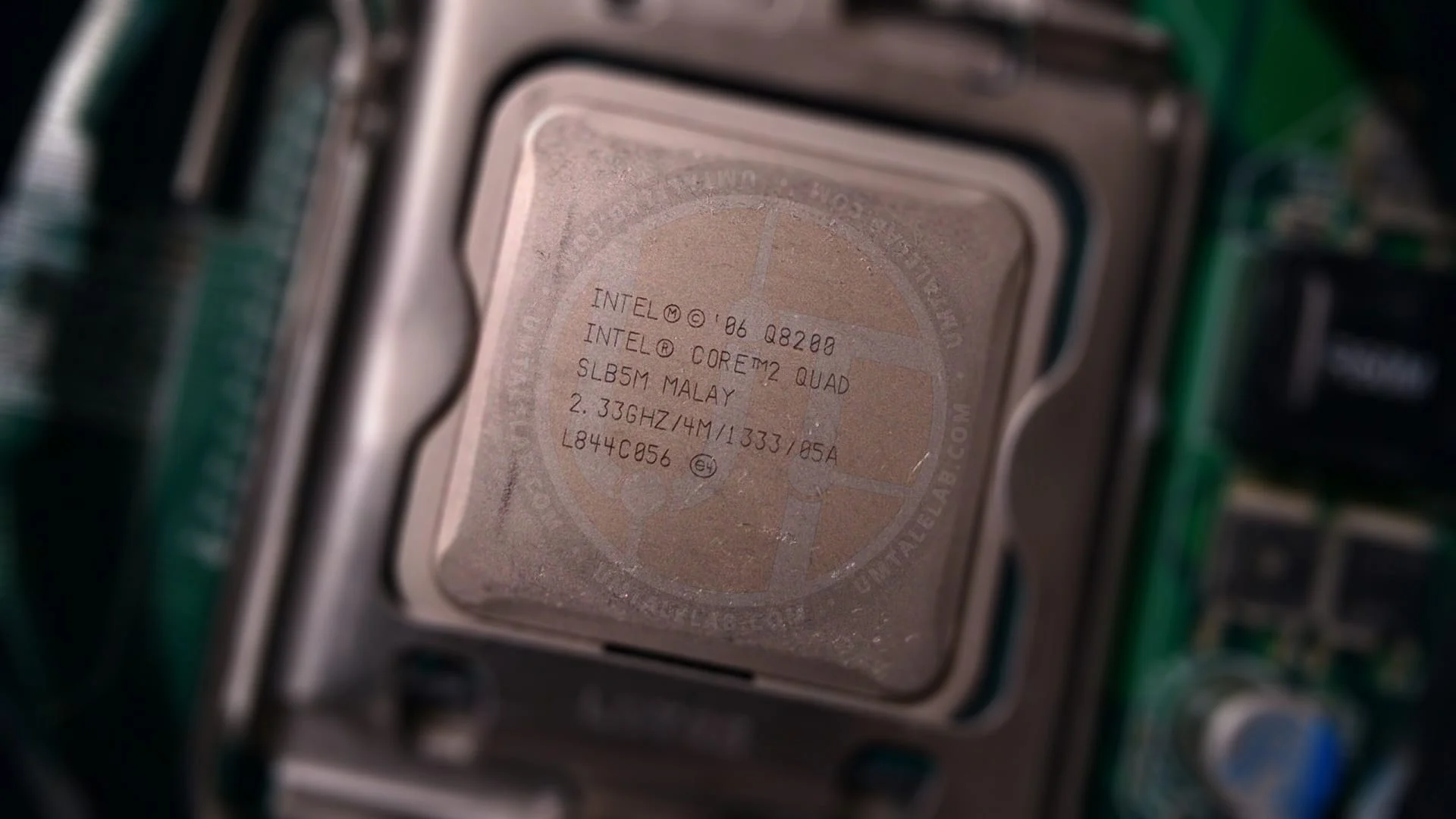

Маркування піддослідного зразка SLB5M, країна-виробник Малайзія.
Кодове ім'я чипа Core 2 Quad Q8200 — Yorkfield (архітектура Penryn). Під теплорозподільною кришкою цього CPU містяться два двоядерні 45-нм кристали Wolfdale у модифікації 2M. Ревізія нашого тестового екземпляра M1.

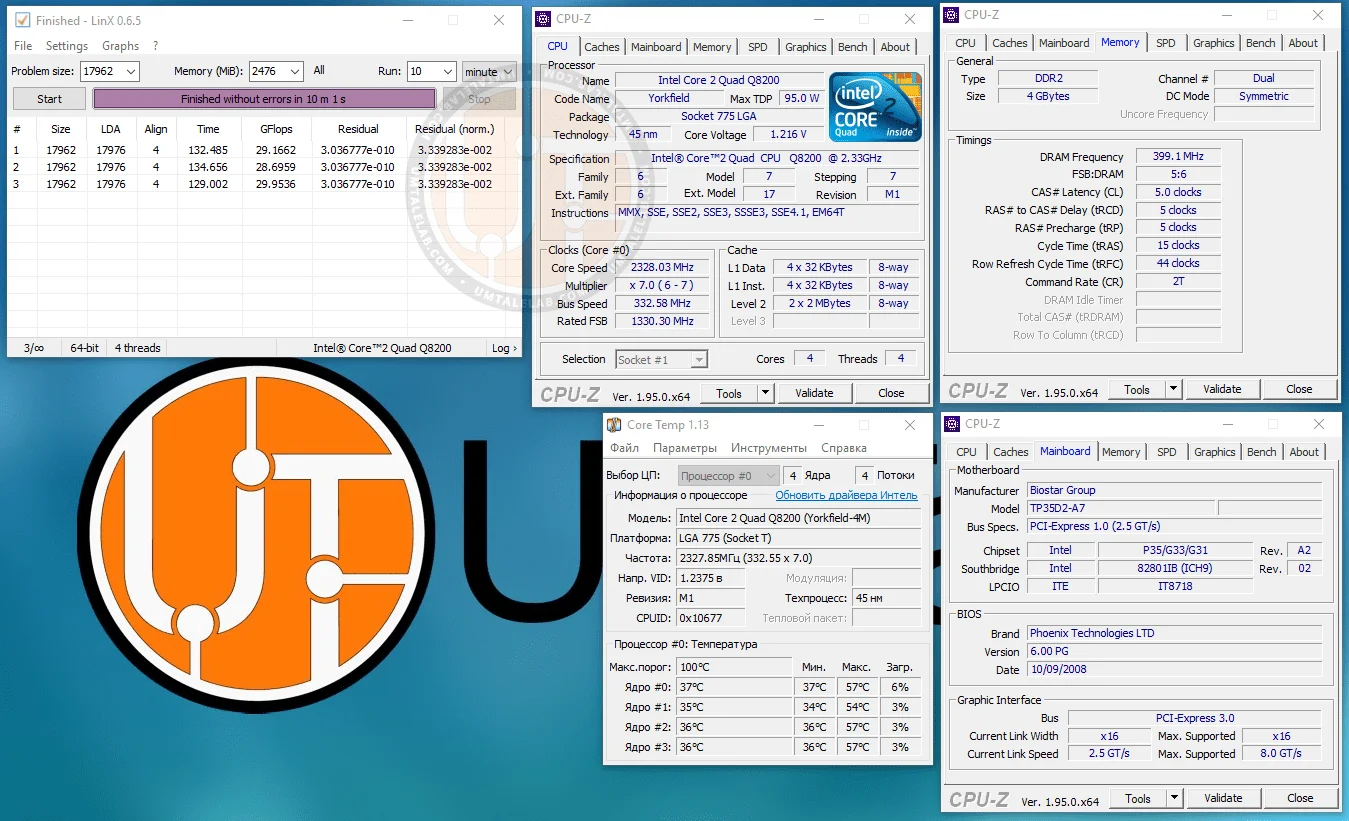

Core 2 Quad Q8200 має на своєму борту чотири ядра з номінальною частотою 2328МГц (множник 7, частота шини FSB 333МГц, ефективна частота шини FSB 1333МГц). Чип має у своєму розпорядженні 2МБ кеш-пам'яті другого рівня на кристал, а його штатна напруга встановлена на рівні 1.200 вольта. TDP Q8200 не перевищує 95 ват.
Через особливості платформи LGA 775, Q8200 підтримує як DDR2, так і DDR3. Усе тому, що контролер оперативної пам'яті розташований не в процесорі, а в північному чипсеті. У нашому випадку це P35. Цей набір системної логіки вміє працювати з обома стандартами ОЗП, проте на тестовій материнській платі розпаяні саме DDR2-слоти.
Таким чином, у нашому випадку оперативна пам'ять була набрана двома планками Kingston об'ємом по 2ГБ кожна. Підсумкова частота у «стоці» склала 800МГц із затримками 5-5-5-15 2T.
⤢ ВІДКРИТИПроцесори — Core 2 Quad Q8200;
Охолодження
Оперативна пам'ять для LGA 775 — 2 планки по 2 ГБ Kingston (99U5429-007.A00LF 34CC2E04) загальним об'ємом 4ГБ;
Материнська плата LGA 775 — Biostar P35D2-A7 (із прошитим біосом від TP35D2-A7);
Відеокарта — KFA2 GeForce RTX 2060 SUPER 8ГБ (~1950/14000МГц, Power Limit 112%);
Твердотільний накопичувач — KINGSTON 120GB SA400S37120G (Windows 10/Програми);
Жорсткий диск — Seagate 2TB ST2000DM008-2FR102 (Ігри);
Блок живлення — Chieftec GPS-1250C.
Для початку розберемося, на що здатний наш екземпляр чипа Q8200 за номінальних напруг ядер, ОЗП і шини FSB.
Якщо ви не розбираєтеся в техпроцесах, поколіннях процесорів тощо — не варто впадати у відчай. Для того щоб з'ясувати, на що в теорії здатна ваша модель CPU, вам достатньо дізнатися кодове ім'я її ядра (в нашому випадку це Yorkfield), після чого банально «загуглити» топову модель, засновану на тому самому ядрі.

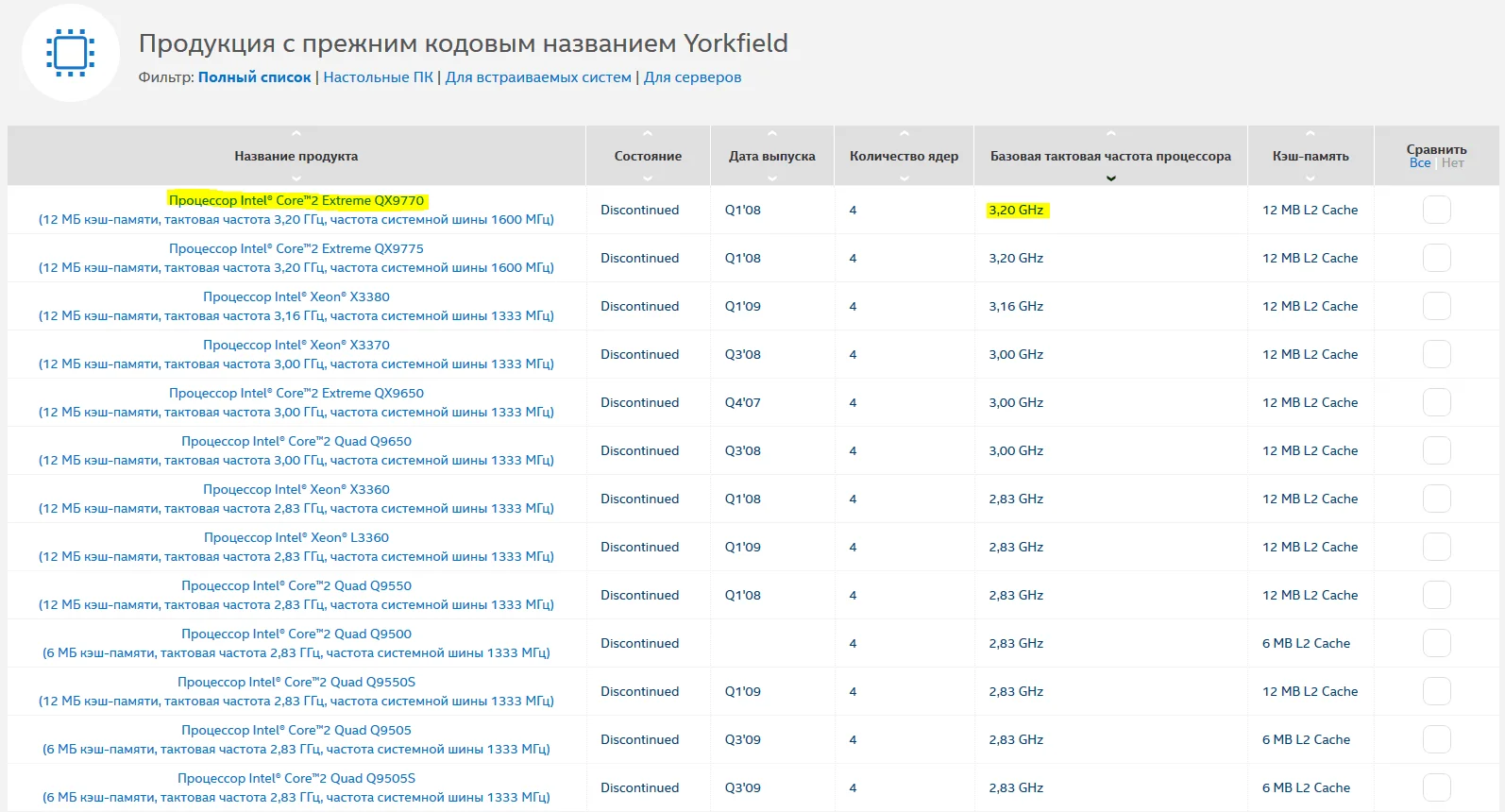

Найшвидший процесор із кодовим ім'ям Yorkfield — це Core 2 Quad QX9770. Його частота дорівнює 3200МГц, а отже, в теорії (повторюся, саме в теорії), наш чип так само здатний стабільно працювати на частоті 3.2ГГц. Давайте це перевіримо:
Для того щоб розігнати Q8200 до 3200МГц, нам необхідно виставити частоту системної шини FSB на 459МГц і знизити множник оперативної пам'яті з DDR2 800МГц до DDR2 667МГц.
Перезавантажуємося і відразу ж зависаємо на завантаженні Windows 10. Що ж, не густо. Без підняття напруги живлення наш екземпляр чипа Core 2 Quad Q8200 виявився не в змозі стабільно функціонувати на частоті 3200МГц.
Знизимо частоту системної шини FSB на 5МГц і спробуємо знову. Але при спробі завантажити ОС система знову зависла намертво. Зниження FSB еще на 5МГц так само нічого не дало. І тільки опустивши частоту шини до 430МГц, чип зміг завантажити Windows і пройти тест на стабільність у LinX. Таким чином, підсумком розгону процесора Core 2 Quad Q8200 без підняття напруг стала частота 3006МГц:
Нагадаю, що я не піднімав жодної з напруг живлення. Фактично такий розгін не повинен зашкодити ні процесору, ні материнській платі, ні пам'яті, навіть у тривалій перспективі. Менше з тим, пам'ятайте, що будь-який розгін це позбавлення гарантії на той чи інший виріб. Таким чином, усі маніпуляції зі своїм залізом ви робите виключно на власний страх і ризик!
Налаштування розгону Core 2 Quad Q8200 до 3006МГц у BIOS:
Напруга ядер — 1.200 вольта (+0.000 до номіналу);
Частота FSB — 430МГц;
Напруга FSB — 1.250 вольта (+0.000 до номіналу);
Множник ОЗП у BIOS — 667МГц (з урахуванням розгону, ефективна частота пам'яті склала 860МГц);
Напруга ОЗП — 1.950 вольта (+0.000 до номіналу).
Це вкрай поганий результат для 45-нм процесора. Втім, у мережі можна зустріти схожі показники частотного потенціалу. Пояснюється цей феномен вельми банально: для виробництва чипов Core 2 Quad серії Q8000 використовувалися невдалі екземпляри кристалів Yorkfield, які під час внутрішніх тестів Intel виявилися або не в змозі функціонувати на високих тактових частотах, або мали частково "биту" кеш-пам'ять другого рівня. Ні перше, ні друге, як відомо, не обіцяє процесору хорошого частотного потенціалу.
Але тут уже нічого не вдієш. На жаль, маємо те, що маємо. Все ж таки, розгін це в першу чергу лотерея.
Тепер давайте спробуємо трохи підняти напругу живлення і додати до частоти кілька сотень мегагерц.
Однак процесор вкрай слабо реагував на підняття вольтажу. Щоб хоча б трохи зрушити з 3000МГц, довелося задрати напругу ядер до 1.400 вольт. Це дозволило пройти тест на стабільність на частоті 3100МГц. Подальший розгін Q8200 буквально перетворився на тортури: ні підвищення напруги NB, NB VTT, SB тощо нічого не давали. Підкорити 3200МГц виявилося непосильним завданням, тому я вирішив пошукати острівець стабільної частоти між 3100 і 3200МГц.

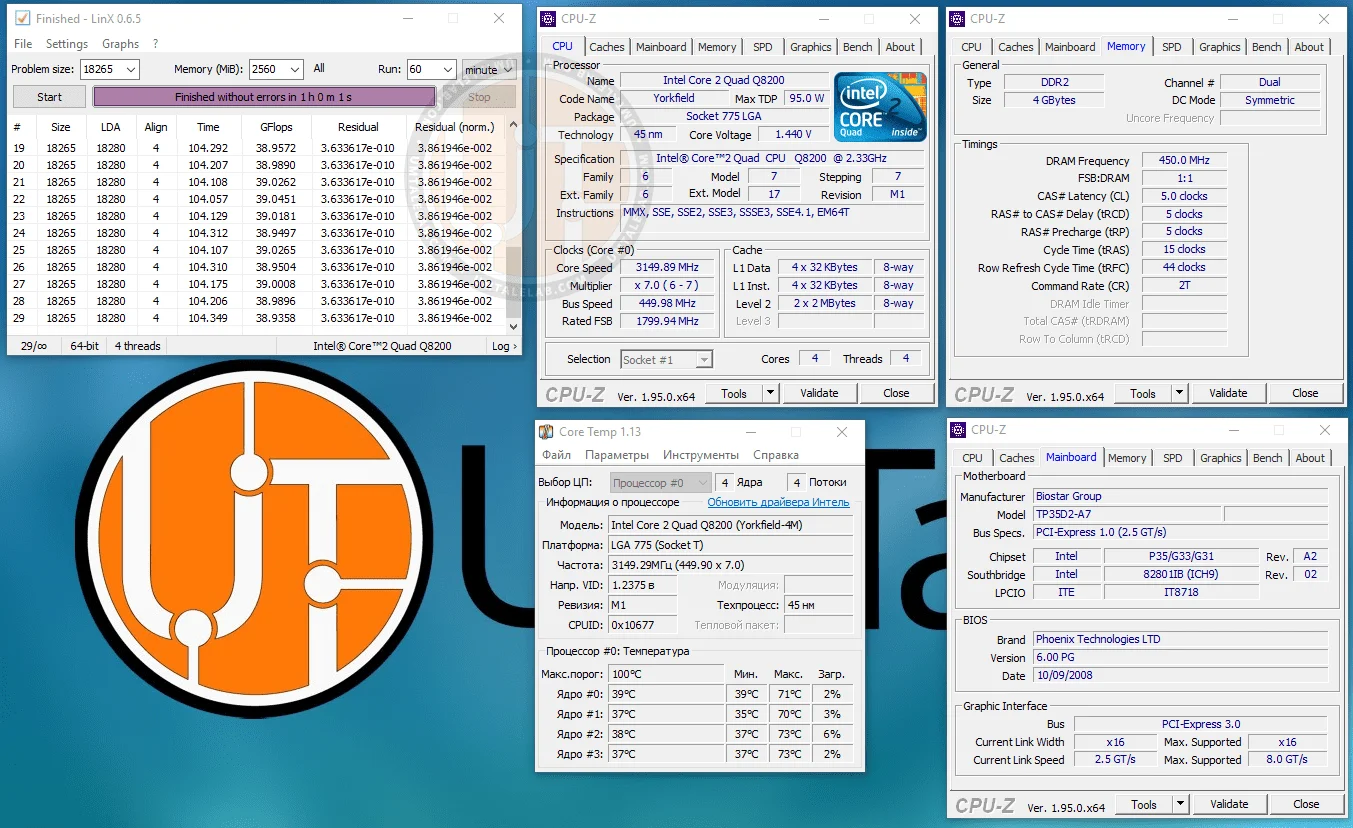

Результатом цього, фактично нерентабельного завдання стала частота 3150МГц:
Налаштування розгону Core 2 Quad Q8200 до 3150МГц у BIOS:
Напруга ядер — 1.450 вольт (+0.250 до номіналу);
Частота FSB — 450МГц;
Напруга FSB — 1.250 вольта (+0.000 до номіналу);
Множник ОЗП у BIOS — 667МГц (з урахуванням розгону, ефективна частота пам'яті склала 900МГц);
Напруга ОЗП — 1.950 вольта.
Чому нерентабельного? Усе просто: для того щоб досягти 3250МГц, довелося істотно підняти напругу ядер, що, своєю чергою, призвело до значного зростання тепловиділення та енергоспоживання. 150МГц абсолютно точно того не варті. Однак, вирішувати, звісно, вам.
Матеріал про тестування процесора Core 2 Quad Q8200 в іграх та програмах уже в роботі й, якщо нічого не зміниться, з'явиться на сайті найближчим часом.
Дякую за увагу і до нових матеріалів!
