Огляд і тест материнської плати ASUS M4A785TD-V EVO
Огляд і тест материнської плати ASUS M4A785TD-V EVO. Детальний розгляд комплектації, дизайну, специфікацій, налаштувань BIOS та розгінного потенціалу.
На превеликий жаль, огляди материнських плат на нашому сайті трапляються нечасто. Проте про нову стендову плату для процесорів AMD для роз'єму AM3 я просто не міг не написати.
Старенька ASUS M2N68-AM SE2 зовсім перестала відповідати запитам зростаючого сайту, і вона покинула нашу тестову лабораторію. Проте, враховуючи її внесок у розвиток сайту, хотілося б подякувати компанії ASUS за вкрай непогану ультрабюджетну "материнку".
Останній огляд, у якому ще фігурує наша старенька, з'явиться на сайті протягом місяця. Отже, чим же нас зможе порадувати нова тестова плата ASUS M4A785TD-V EVO? Час переходити до її огляду. Давайте для початку поглянемо на неї:
Коробка
⤢ ВІДКРИТИПлата постачається в коробці зеленого кольору, і, як багато хто вже міг помітити, це застарілий варіант. Зараз компанія ASUS використовує абсолютно іншу поліграфію. Завдяки безлічі наклейок, навіть не купуючи плату, можна дізнатися, що вона належить до класу середньобюджетних продуктів. Також лицьова сторона коробки дає зрозуміти, що цей продукт підтримує програмну оболонку ASUS Express Gate, за допомогою якої можна потрапити на простори інтернету за лічені секунди.
І останнє, з чим нас знайомить коробка, це відомості для потенційного покупця про те, що вбудований графічний процесор AMD Radeon HD4200 може бути додатково розігнаний за допомогою програми GPU NOS.
Комплектація:
3 SATA-кабелі;
1 IDE-кабель;
заглушка на задню панель корпусу;
посібник користувача та інструкція зі швидкої установки;
наклейки на корпус;
диск з ПЗ та драйверами;
набір фірмових Q-Connectors.
Комплект постачання включає все, що може знадобитися для нормального старту системи. Єдине, що хотілося б відзначити, це наявність двох кабелів SATA з металевими засувками.
Специфікації плати:
Модель | ASUS M4A785TD-V EVO |
Підтримувані процесори | Socket AM3: AMD Phenom II / Athlon II / Sempron 100 Series |
Набір системної логіки | AMD 785G + SB710 |
Частота системної шини Hyper Transport, МТ/с | 5200 (HyperTransport 3.0) |
Тип підтримуваної пам'яті | 4 x DIMM, до 16GB, DDR3 1800/1600/1333/1066/800 МГц |
Інтегроване графічне ядро | AMD (ATI) Radeon HD 4200 з підтримкою технології SidePort |
Тип вбудованої пам'яті SidePort | 128 МБ DDR3 1333 МГц |
Слоти розширення | 2 x PCI Express 2.0 x16 (синій працює в режимі х16, сірий – в режимі х4) 1 x PCI Express x1 3 x PCI |
Технологія CrossFireX | Підтримується за формулою х16+х4, підтримується Hybrid CrossFireX |
Дискова підсистема | AMD SB710: - 5 x SATA 3Гб/с - 1 x UltraDMA 133/100/66 до 2 PATA-пристроїв - 1 x eSATA 3Гб/с Підтримка SATA RAID 0, 1, 10, 5, JBOD |
Підтримка LAN | Гігабітний Ethernet-контролер Realtek RTL8112L |
Звукова підсистема | Високоякісний 8-канальний аудіокодек VIA VT1708S |
IEEE 1394 | Контролер VT6308P з підтримкою 1 порту на інтерфейсній панелі та ще 1 за допомогою виносної планки |
USB | 12 USB 2.0/1.1 портів (6 на задній панелі) |
Зовнішні порти I/O | 1 x порт PS/2 для клавіатури 1 x порт D-Sub 1 x порт DVI-D 1 x порт HDMI v1.3a 1 x порт eSATA 1 x оптичний вихід S/PDIF 1 x порт IEEE1394a 1 x порт LAN (RJ45) 6 x USB 2.0/1.1 портів 8-канальний звуковий порт |
Внутрішні порти I/O | 24-контактний роз'єм живлення ATX 4-контактний роз'єм живлення ATX 12V 1 х роз'єм для вентилятора CPU 1 x IDE-роз'єм 1 x IEEE 1394a-роз'єм 1 x LPT-порт 1 x COM-порт 2 х роз'єм для підключення вентилятора 1 x вихід S/PDIF 3 x USB 2.0/1.1 порти 5 x SATA 3Гб/с Роз'єм для підключення пристроїв на передній панелі корпусу |
Для рішення середнього рівня специфікації виглядають просто приголомшливо. Єдині недоліки, якщо їх такими можна вважати, це відсутність роз'єму FDD і COM.
Зовнішній вигляд

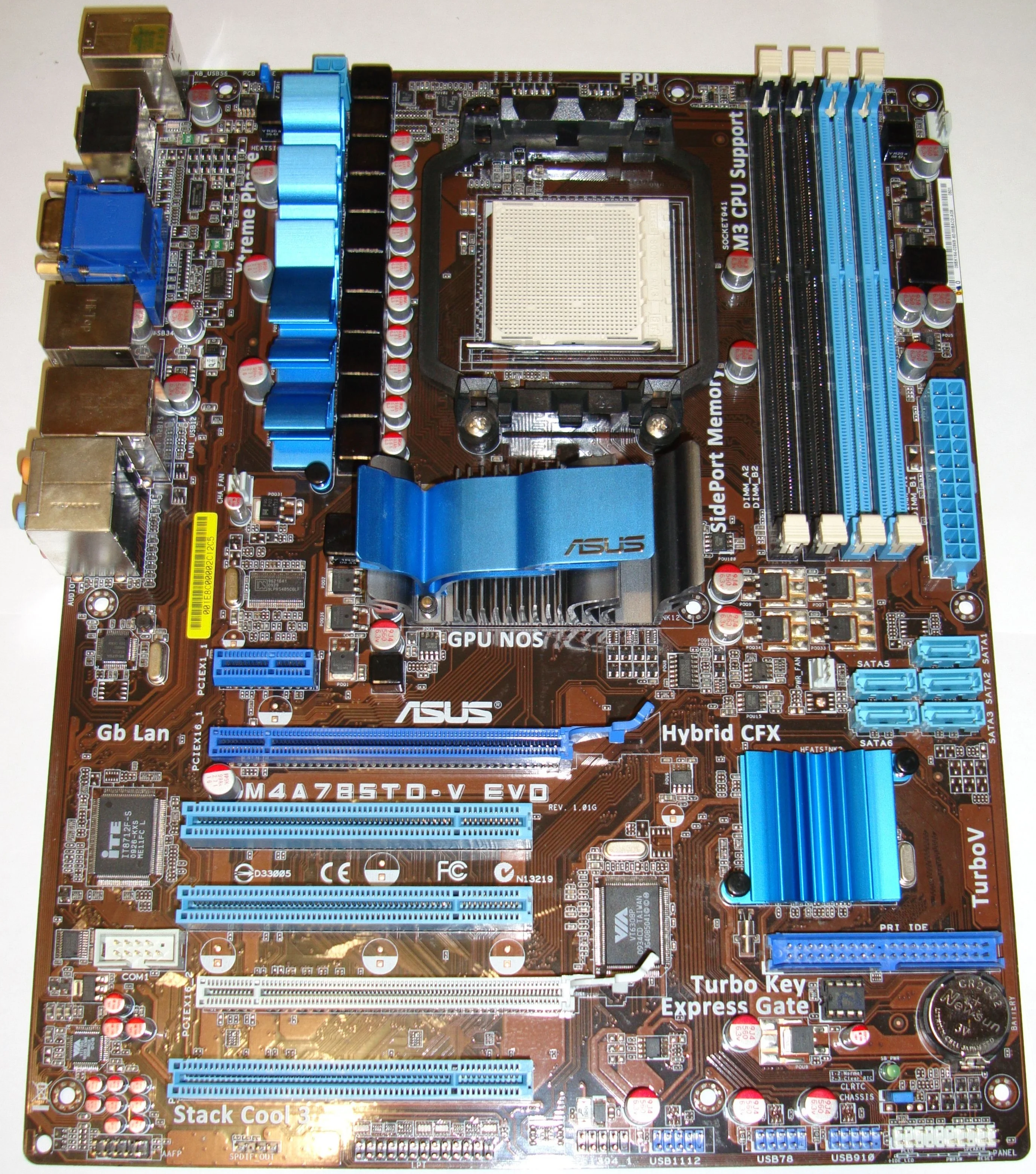

⤢ ВІДКРИТИПлата виглядає досить ефектно. Особливо впадає в око величезний радіатор на перетворювачі живлення. Але, як показала практика, він не зовсім міцно контактує з силовими транзисторами і може викликати негативний ефект замість позитивного.
⤢ ВІДКРИТИ

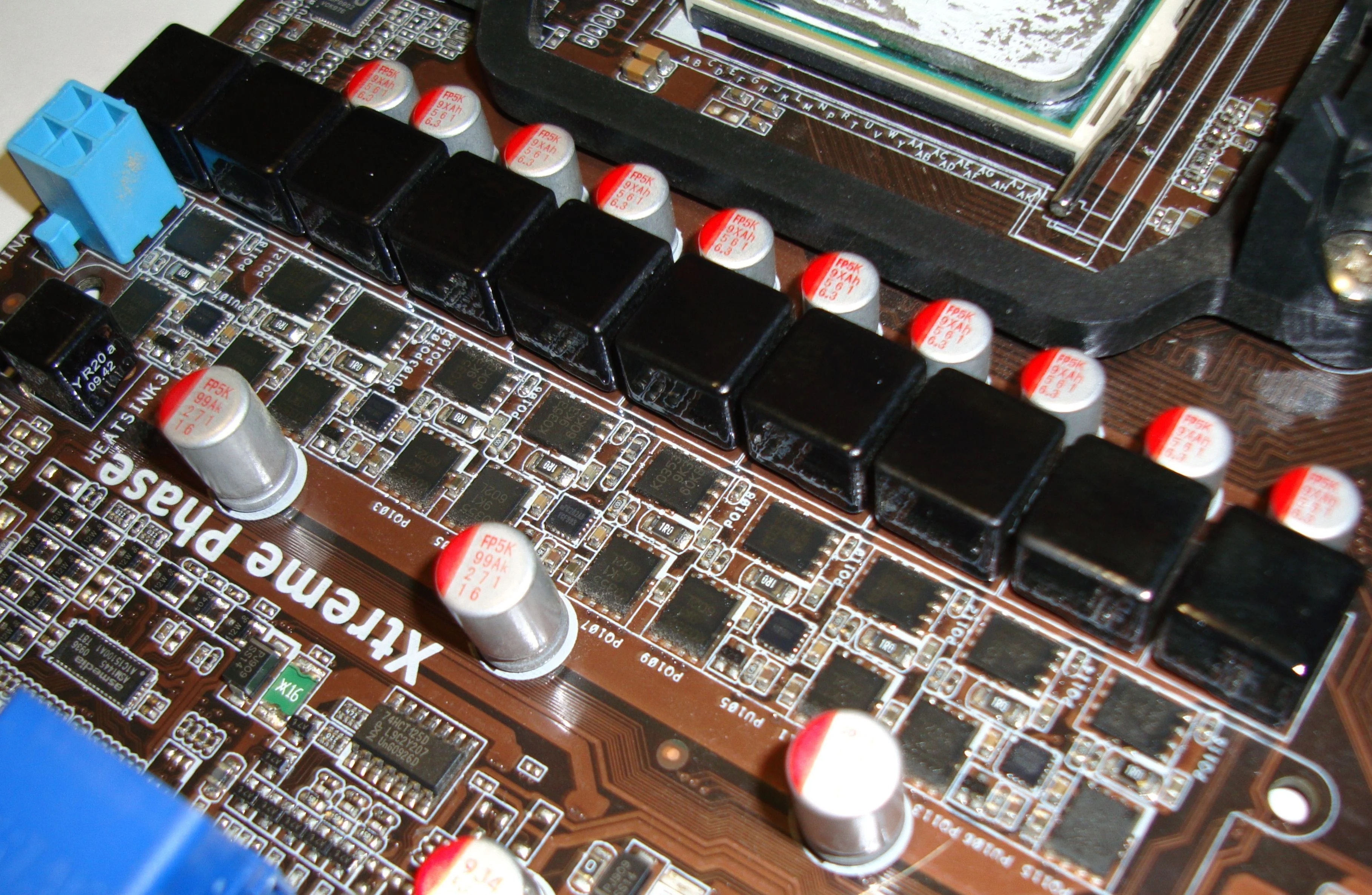

⤢ ВІДКРИТИСам перетворювач живлення виглядає, мабуть, ще ефектніше, ніж його радіатор. Він налічує 10 фаз живлення: 8 на процесорні ядра і 2 на вбудований у CPU контролер пам'яті.

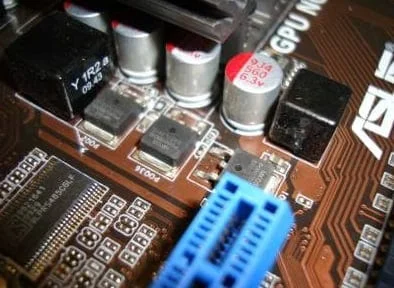

⤢ ВІДКРИТИЖивлення північного мосту AMD785 та вбудованого графічного ядра виконано, судячи з усього, за 2-фазною схемою живлення. Суб'єктивно цього достатньо. Але при високому розгоні вбудованої графіки його може й не вистачити.

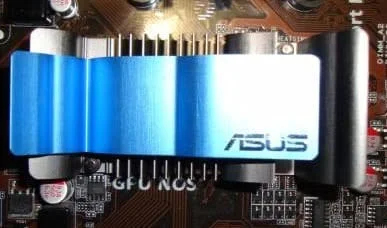

⤢ ВІДКРИТИСам північний міст охолоджується масивним синьо-сірим радіатором, виконаним з алюмінію. Як видно з фотографії, він має досить високу площу розсіювання тепла. Однак, якщо ваш корпус слабо продувається, від перегріву чипсет це не врятує.

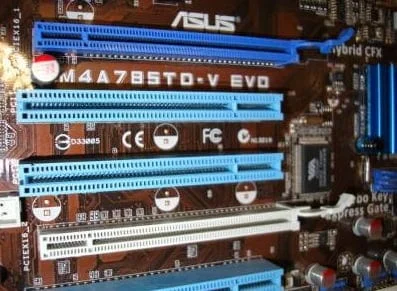

⤢ ВІДКРИТИЯк можна було помітити, плата має у своєму розпорядженні два роз'єми PCI Express 16х, але це лише на перший погляд. Верхній, тобто синій, дійсно функціонує в режимі 16х, а ось нижній, тобто білий, вже використовує лише 4 лінії.
Для таких відеокарт, як Radeon HD5750/5770, цього має бути достатньо, щоб побудувати з них CrossFire. Але якщо ви плануєте використовувати потужніші карти, такі як, наприклад, HD58хх/68хх/69хх, краще придбати плату на наборі системної логіки AMD790/890FX. Також у 4х слот можна вставити якусь недорогу відеокарту від NVIDIA і отримати фізичні ефекти.

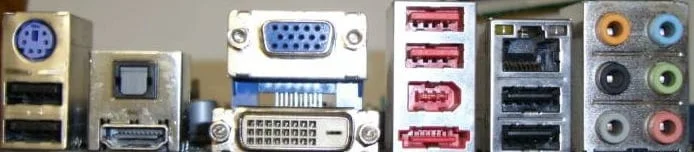

⤢ ВІДКРИТИНа задній панелі розташувалися такі роз'єми:
PS/2 порт для клавіатури/миші;
D-Sub;
DVI-D;
HDMI v1.3a;
S/PDIF;
IEEE1394a;
LAN порт;
eSATA;
6 x USB 2.0/1.1;
8-канальний звуковий порт.
Тестовий стенд:
Материнська плата - ASUS M4A785TD-V EVO (BIOS v2103)
Процесор - Athlon II X4 620
Охолодження ЦП - Cooler Master Susurro (RR-KCT-T9E1)
ОЗУ - Corsair XMS3 PC10700 (9-9-9-34)
Відеокарта - ASUS GeForce 9800GT
БЖ - FSP 400W
Жорсткі диски - Samsung SP160GB

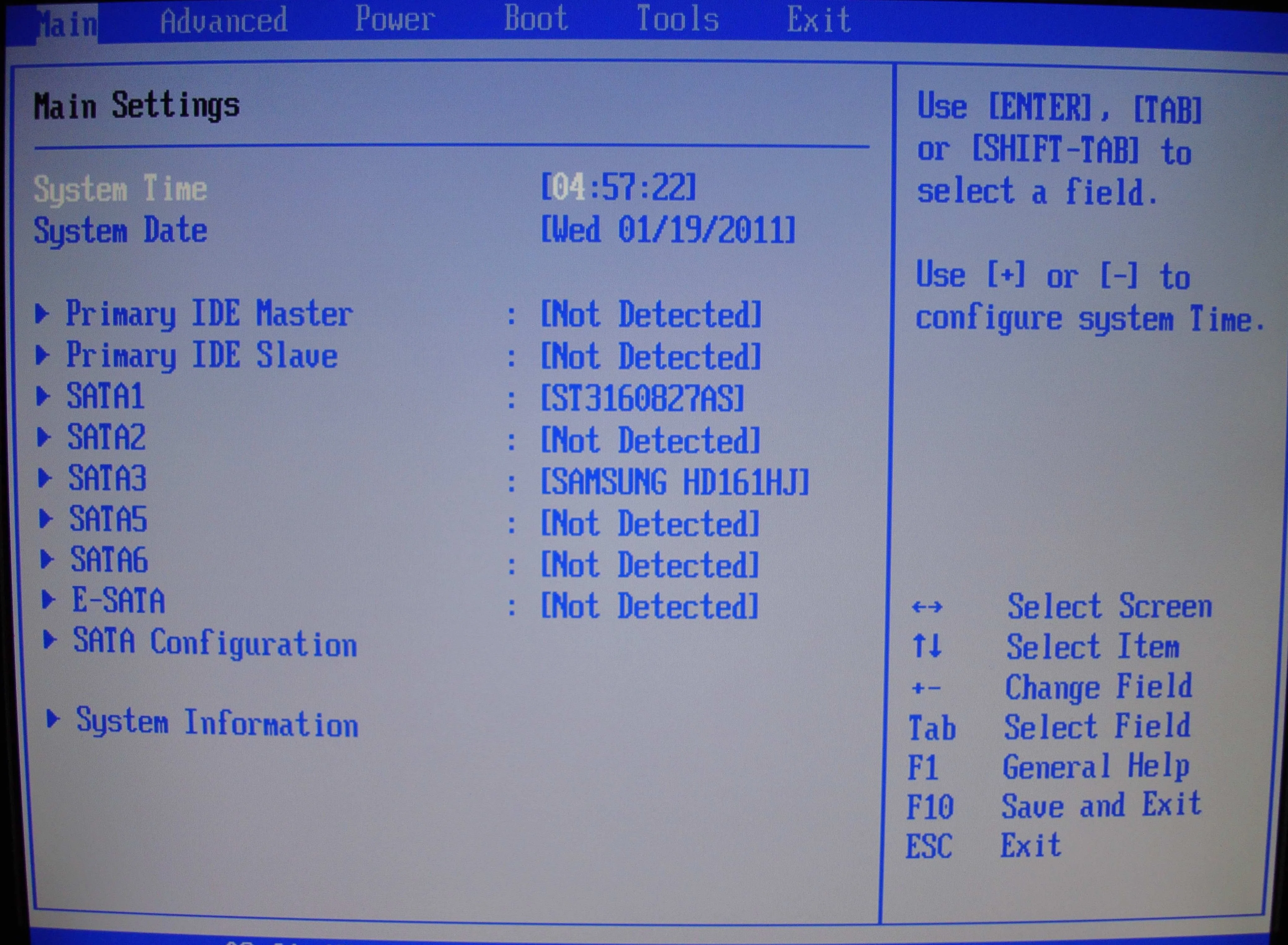

Біос
⤢ ВІДКРИТИБіос материнської плати ASUS M4A785TD-V EVO базується на мікрокоді AMI.

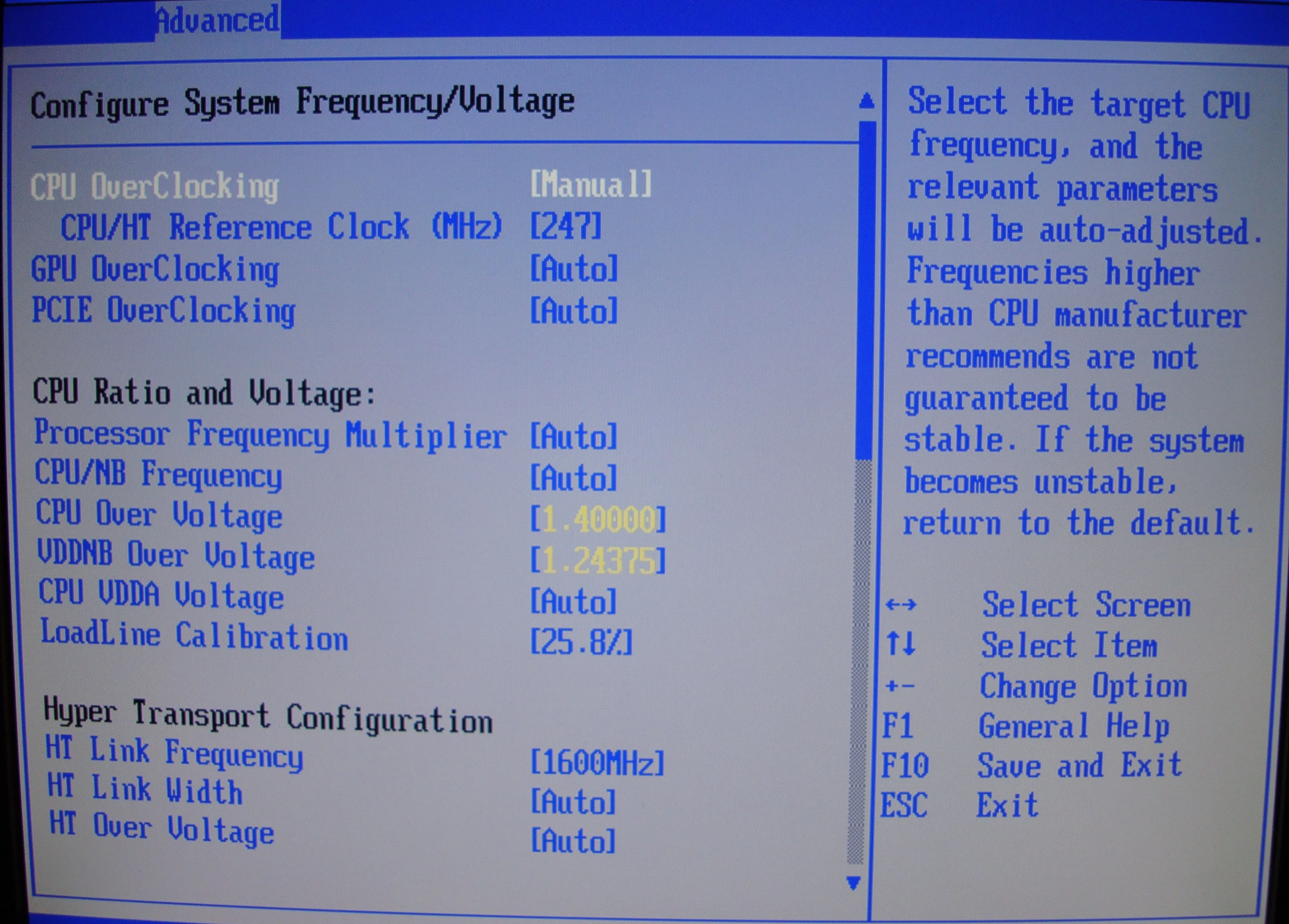

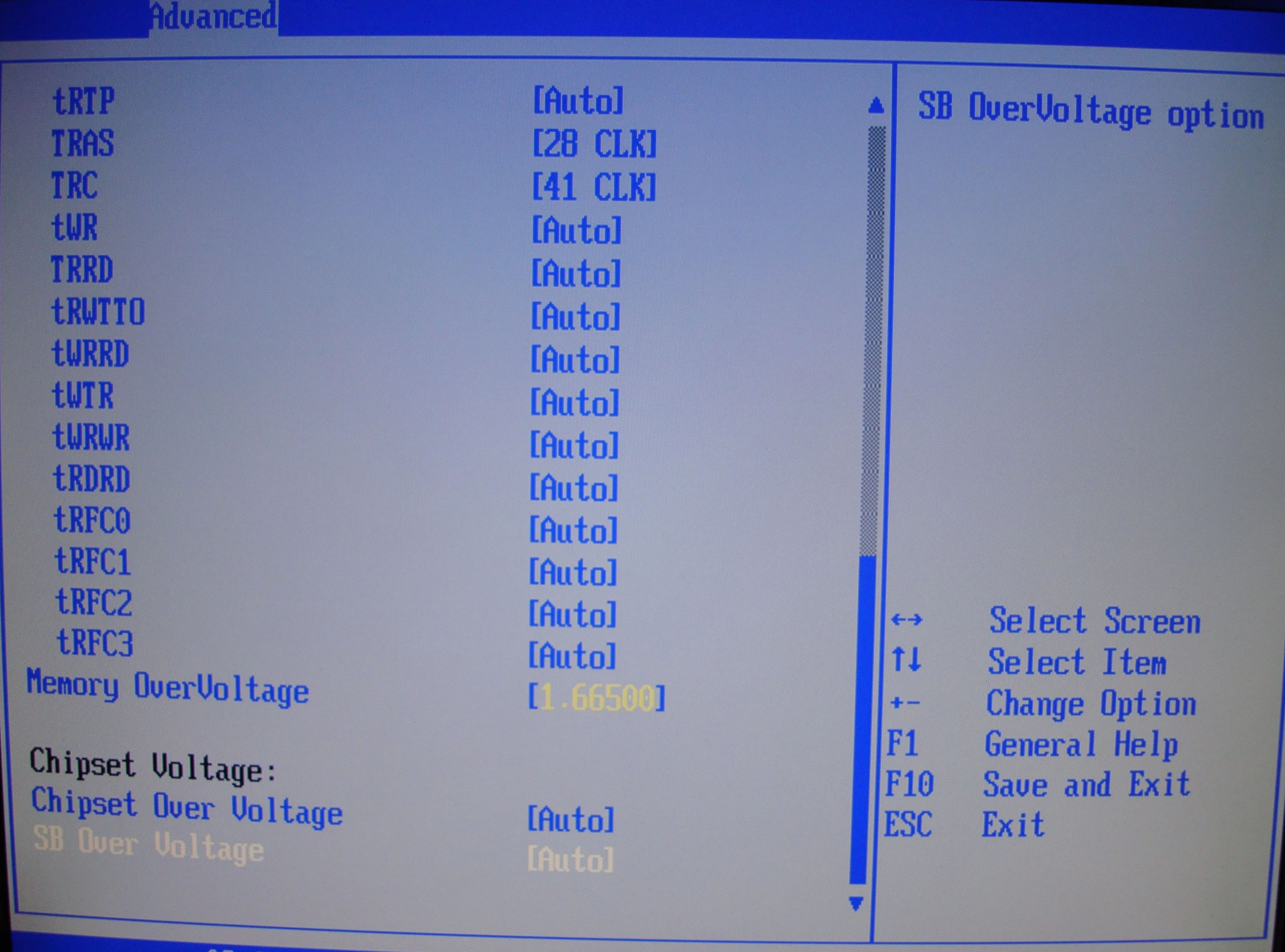

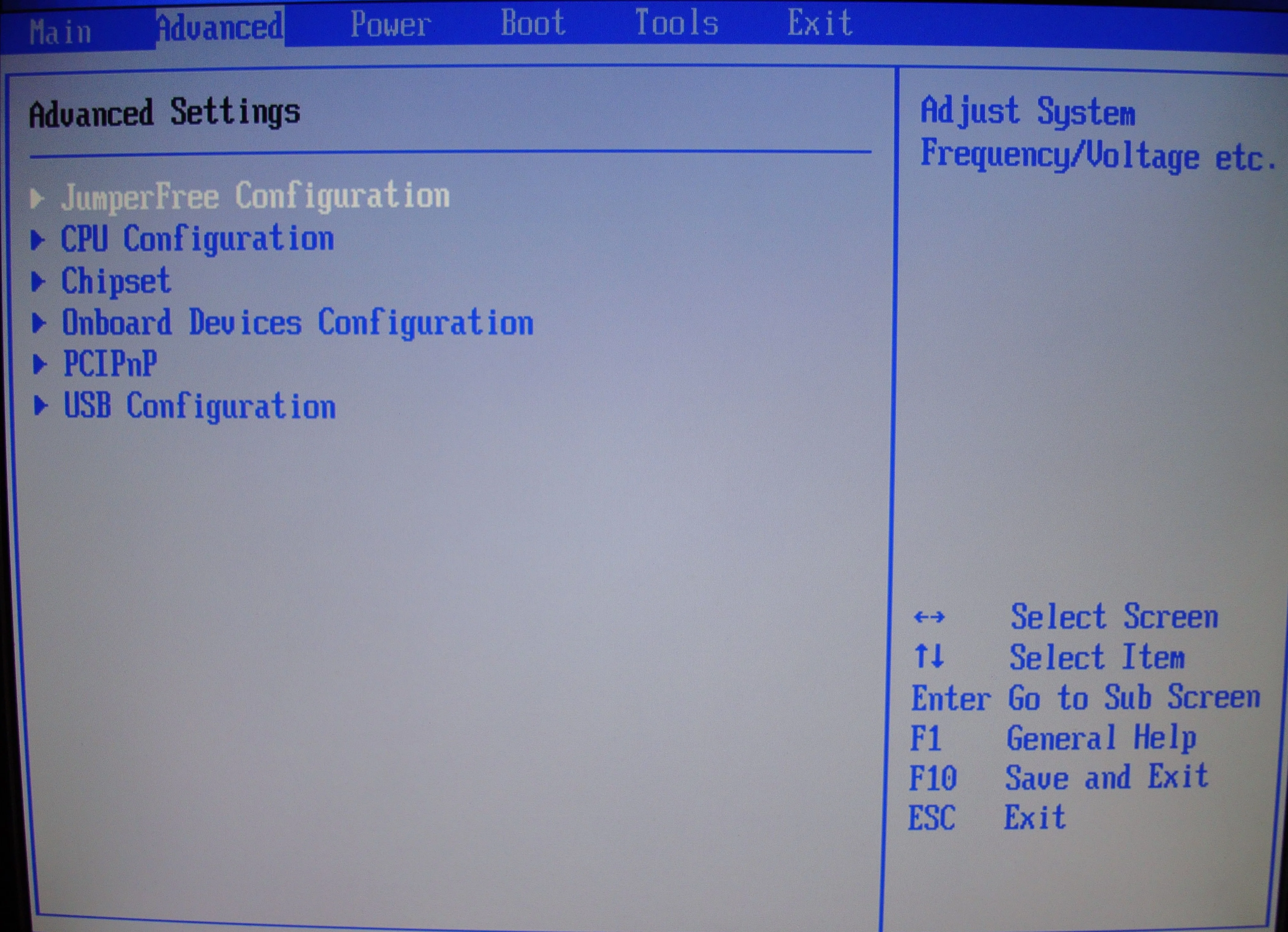

⤢ ВІДКРИТИМожливості плати щодо тонкого налаштування:
⤢ ВІДКРИТИ
⤢ ВІДКРИТИЧастота графічного ядра | 150-2000 |
Множник частоти процесора | x4 – max |
Частота CPU/NB | х4 – x20 |
Частота PCIE | 100 – 150 МГц |
Частота HT Link | 200 - 2600 МГц |
Ширина HT Link | 8, 16 |
Підвищена напруга HT | 1,2 В - 1,35 В |
Опорна частота CPU/HT | 200-500 МГц |
Значення Memclock | 400 МГц, 533 МГц, 667 МГц, 800 МГц. |
Підвищена напруга пам'яті | 1,5 В - 2,31 В |
Підвищена напруга чіпсета | 1,1 В - 1,61 В |
Керування напругою SouthBridge | +0,1 В - +0,3 В |
Напруга CPU VDDA | 2,5 В - 2,8 В |
Підвищена напруга CPU | 1 В - 1,7 В |
Калібрування LoadLine | 0% - 100% |

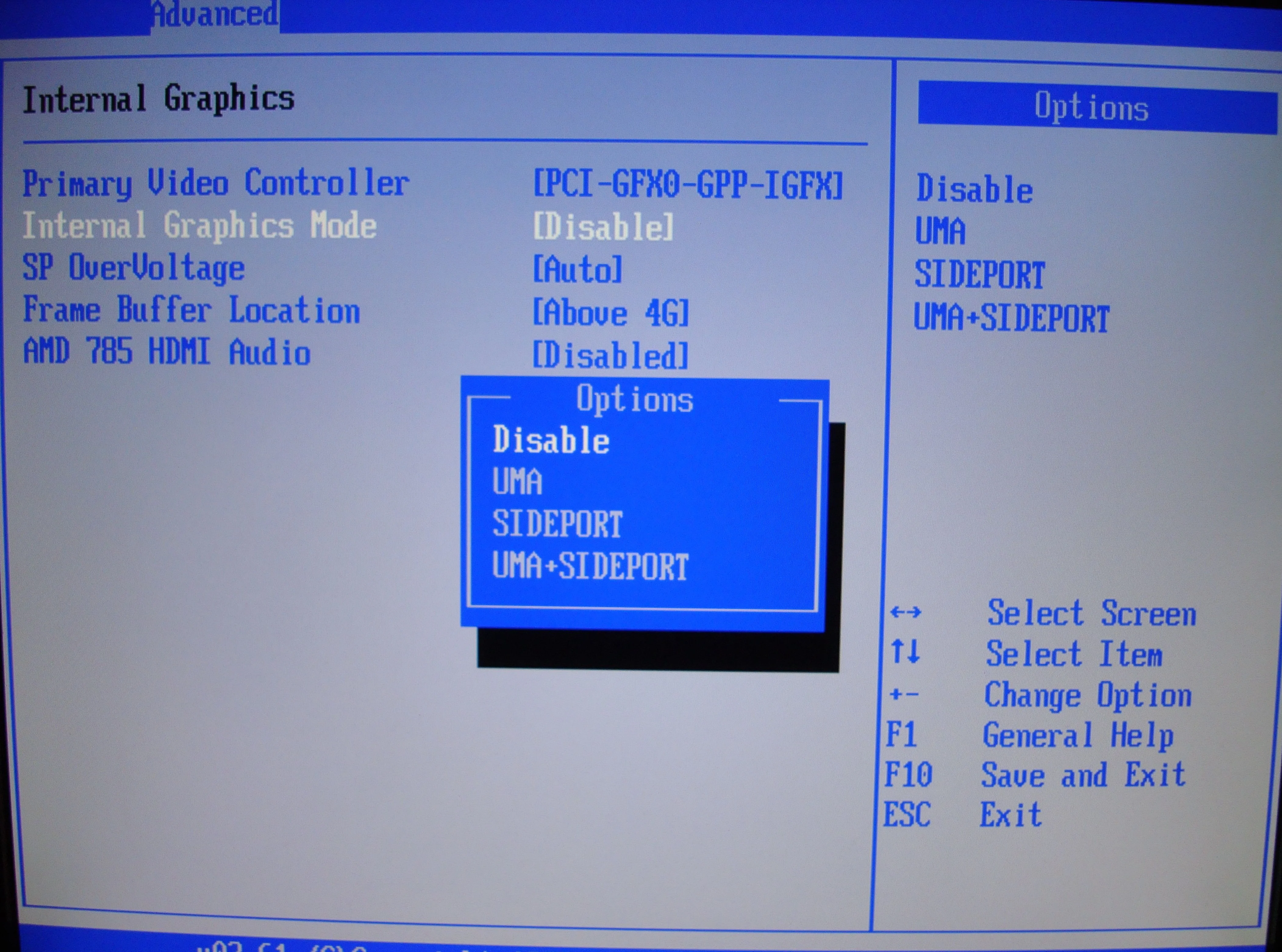

⤢ ВІДКРИТИНалаштування відеопам'яті вбудованого графічного ядра дуже гнучке. Але для максимальної продуктивності рекомендую встановити параметр UMA+SIDEPORT. Так графічне ядро отримає доступ не тільки до чипу пам'яті, розпаяному на платі, а й до ОЗУ, встановленої в слоти. Але є один нюанс: частота ОЗУ має дорівнювати частоті пам'яті SidePort DDR3!

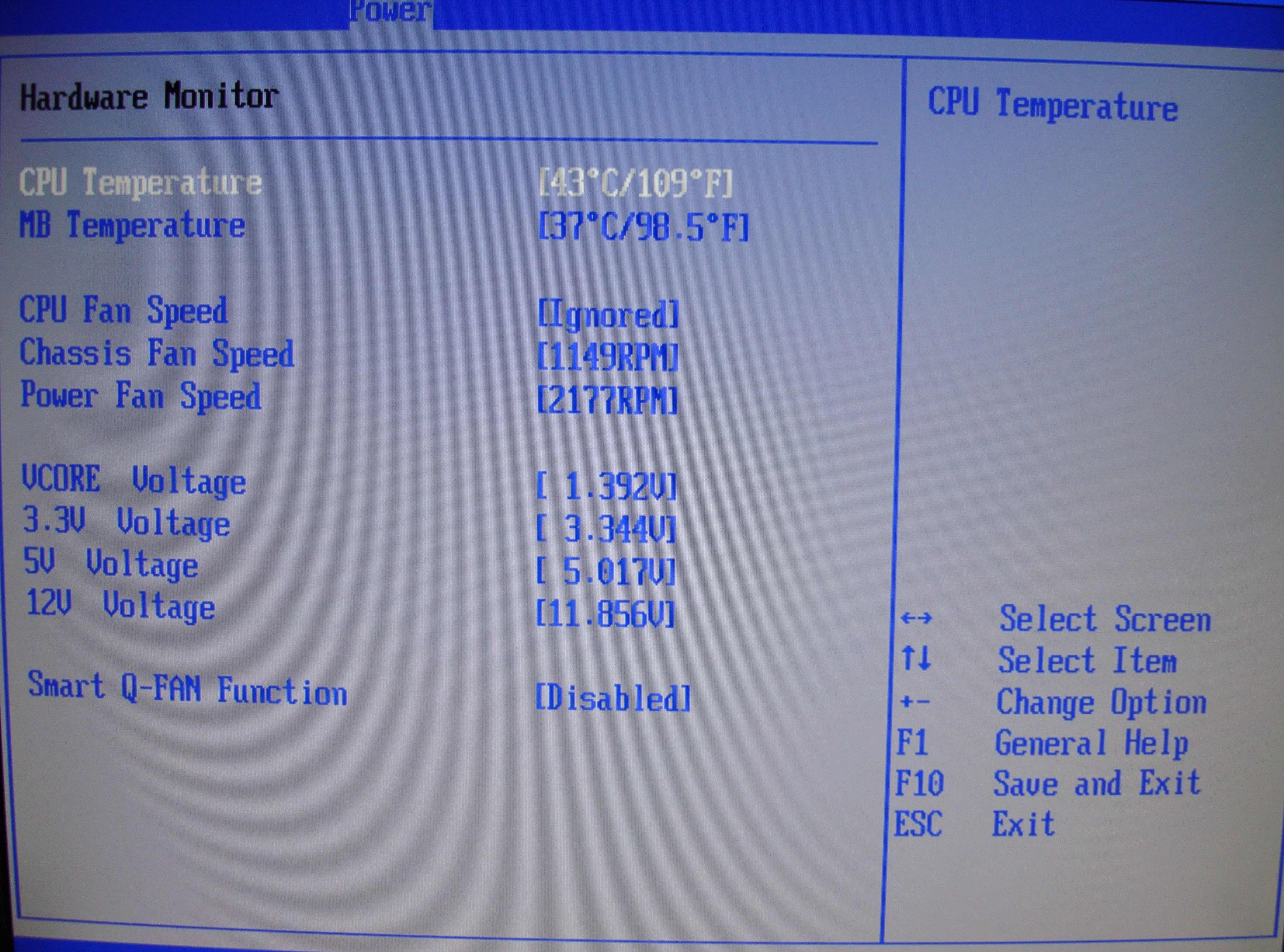

⤢ ВІДКРИТИБіос вміє відстежувати поточну температуру процесора та системи, 4 напруги, а також швидкості всіх трьох вентиляторів.
Розгін
Нарешті настав час випробувати весь потенціал цього продукту. Настав час розгону. Усього, чого я зміг досягти на поточній прошивці, стало 330МГц по HTT:

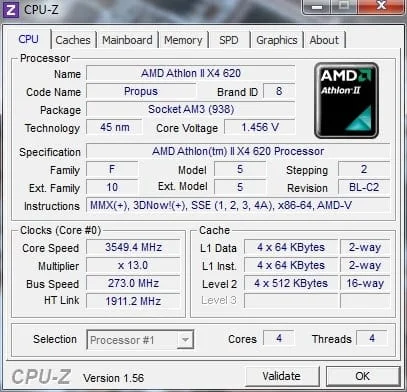

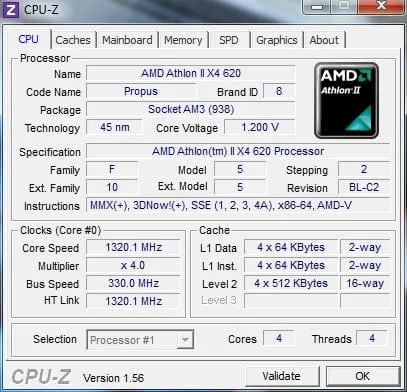

⤢ ВІДКРИТИТакого запасу за опорною частотою має вистачити для розгону будь-якого процесора, навіть з низьким множником. Максимальний стабільний розгін процесора вперся в сам CPU і склав усього 3549МГц:
⤢ ВІДКРИТИРевізія C2 у AMD вийшла вкрай слабкою. Процесори, засновані на цьому степпінгу, рідко долають 3600МГц, на відміну від каменів, що базуються на C3. Вони легко можуть осилити понад 4ГГц.
Також хочу поділитися однією особливістю цієї плати. При підвищенні напруги на CPU до 1,550V "долинний тест" у S&M вона не пройшла. Вибивало помилку "Спрацював тепловий захист". Ця неприємність вирішується встановленням обдуву на перетворювач живлення. Можливо, проблема саме в поганому притиску радіатора до силових транзисторів, але, як мені здається, старий степпінг C2 процесора Athlon II X4 620 споживав багато енергії, і перетворювач живлення просто з ним не впорався.
Але, як то кажуть, все, що не робиться, завжди на краще. Систему живлення цієї материнської плати "вбити" практично неможливо.
Висновок
ASUS випустила досить збалансоване рішення для оверклокерів. Адже в країнах СНД це слово має дещо інше значення, ніж на Заході. Мінімум вкладень, максимум продуктивності. Плата ASUS M4A785TD-V EVO повністю відповідає цьому значенню.
Плюси:
Непоганий оверклокерський набір налаштувань, відмінна основа для розгону процесорів як з вільним множником, так і з зафіксованим, можливість створити зв'язку з двох відеокарт. Залізна стабільність. eSATA на задній панелі, 6 USB. Ціна.
Мінуси:
Трохи незручне розташування SATA портів. Наднадійний захист від перегріву. Радіатор на системі живлення процесора нещільно прилягає до силових транзисторів.
Автор: UmTale
