Вивчаємо детальні знімки кристала GA102 [відеокарти RTX 3090 та RTX 3080]

У мережі з'явилися перші детальні знімки кристала GA102, що використовується у відеокартах NVIDIA GeForce RTX 3090 та RTX 3080.

UmTale
NVIDIA·GEFORCE RTX 3090·GEFORCE RTX 3080
ЧИТАТИ ↓
РЕАКЦІЇ

У мережі з'явилися перші детальні знімки кристала GA102, що дав життя двом топовим графічним адаптерам NVIDIA покоління Ampere: GeForce RTX 3090 та RTX 3080. Так само, як і у випадку з літніми фото кристалів Zen 3, фотографіями матриці GA102 поділився наш старий знайомий Фріцхенс Фріц (Fritzchens Fritz).

X (Twitter)

Натискаючи, ви дозволяєте завантаження з X (Twitter) (можливі файли cookie).

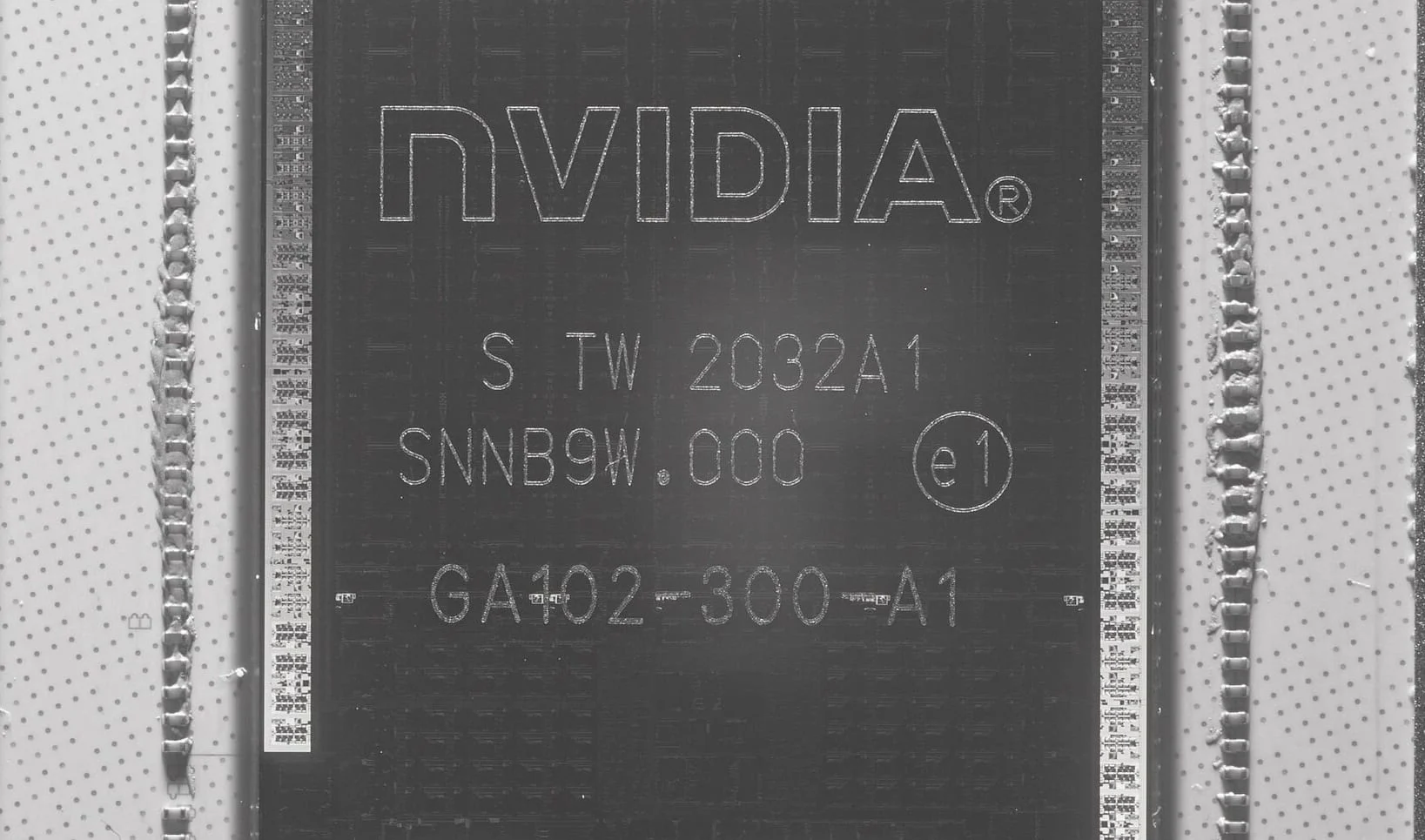

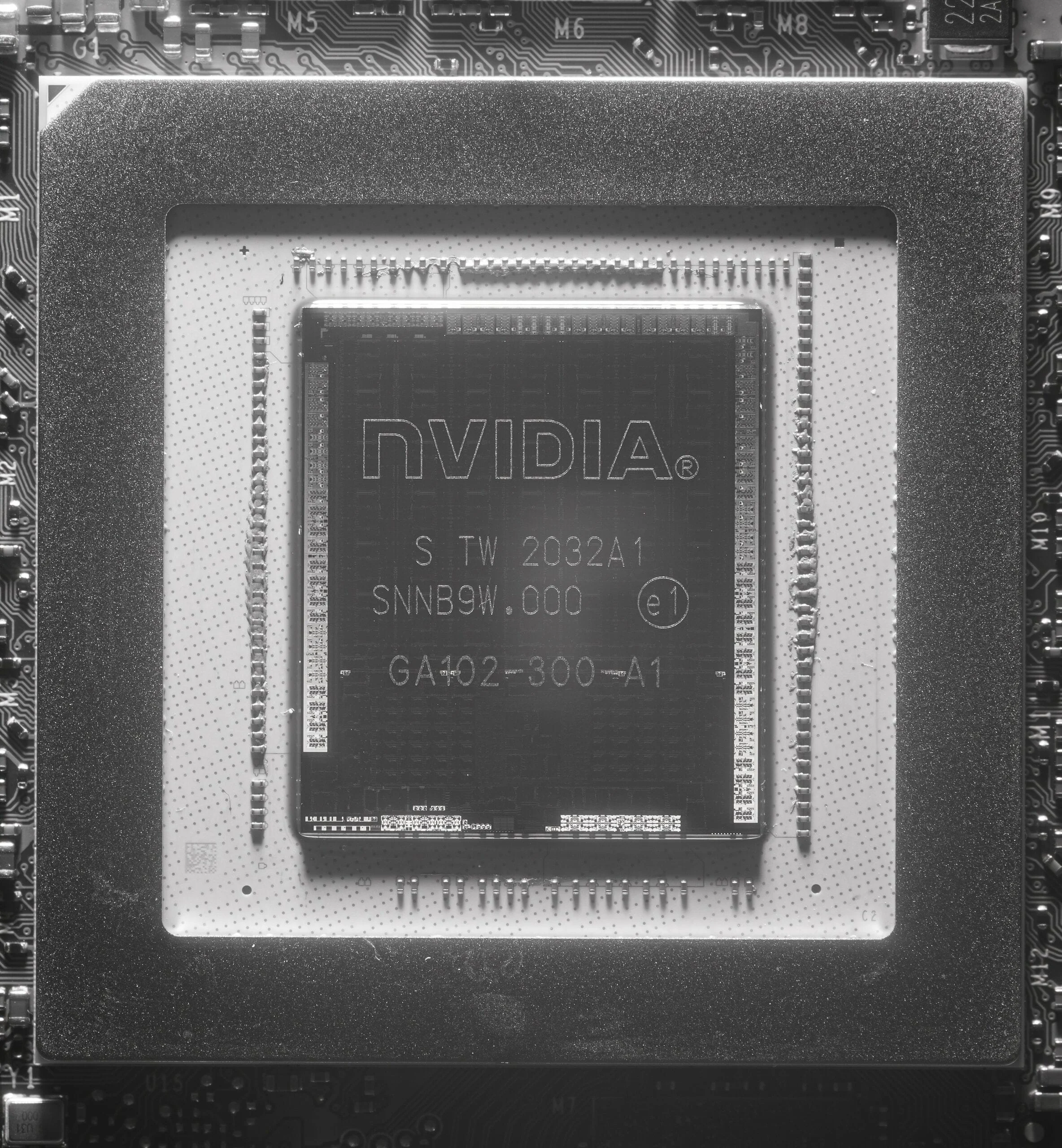

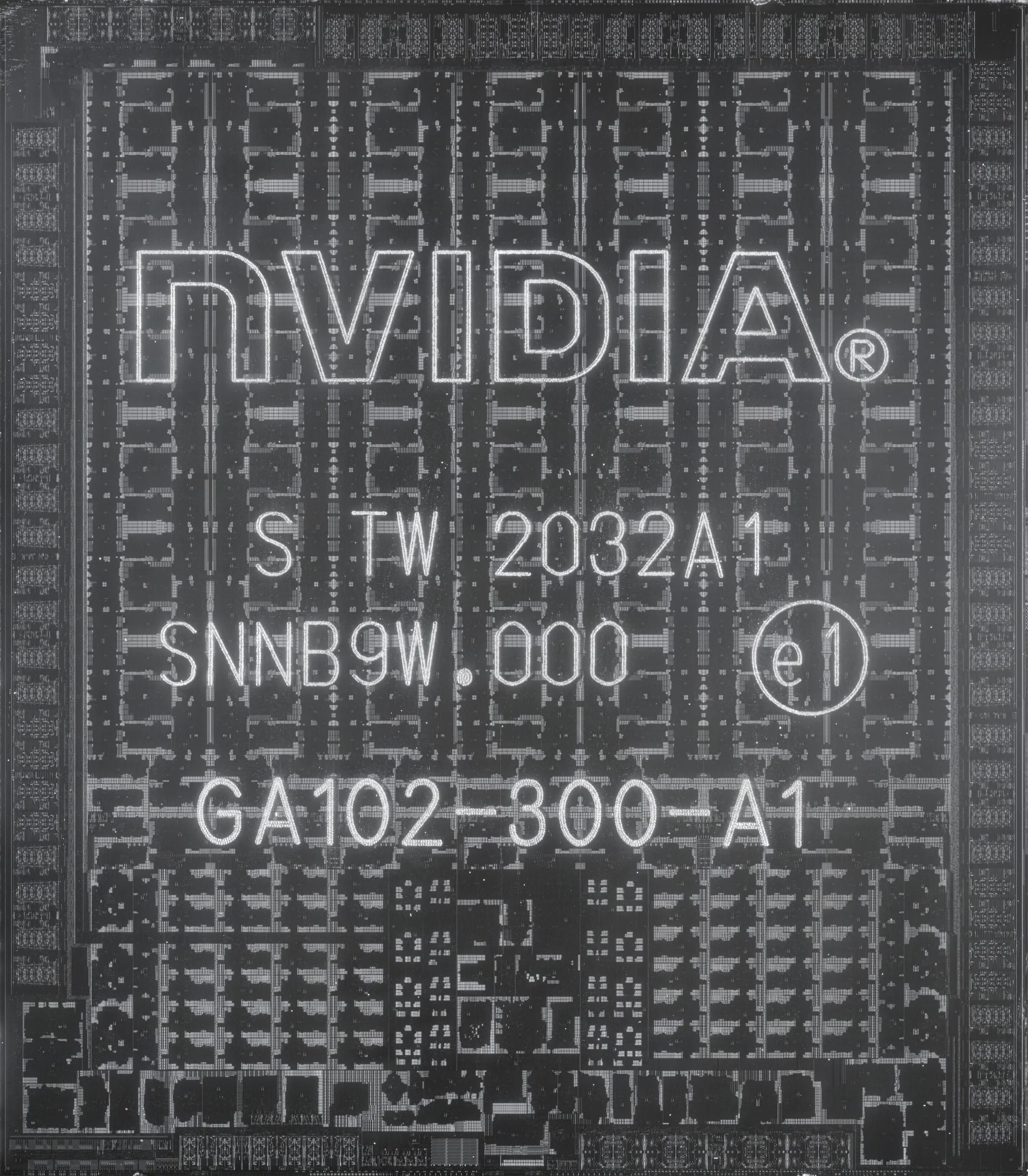

Для того щоб роздобути такі детальні фото у високій роздільній здатності, ентузиаст використав спеціальне обладнання. Результати роботи Фріца виявилися вельми цікавими:

⤢ ВІДКРИТИ
Обережно! Зображення великого розміру!
⤢ ВІДКРИТИ
Обережно! Зображення великого розміру!

Чип NVIDIA GA102 Ampere складається з 28,3 мільярда транзисторів і має у своєму розпорядженні 10752 активних CUDA-ядра. Досить багато місця на кристалі займає кеш-пам'ять: у наявності топового GPU є 10 МБ кешу першого рівня та 6 МБ кеш-пам'яті L2. Розмір кристала 628,4 мм2.

X (Twitter)

Натискаючи, ви дозволяєте завантаження з X (Twitter) (можливі файли cookie).

Фактично, ~25% від площі GPU займають блоки INT32 та FP32 і приблизно стільки ж графічні блоки ROP (блоки растеризації), TMU (текстурні блоки) та SP (шейдерні процесори). По периметру основних виконавчих блоків розташовуються дванадцять 32-бітних контролерів відеопам'яті GDDR6X (що в результаті дає 384-бітну шину пам'яті) та 4 NVLink.

Якщо ви хочете ознайомитися з детальнішою інформацією щодо матриці GA102, переходьте у твіттер Locuza's. Ентузіаст досить детально розповідає про структуру різноманітних кристалів AMD, Intel та NVIDIA.
